盘点iphone6使用的电路板

录入:edatop.com    点击:

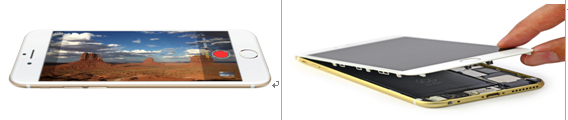

每当苹果新产品发布以后,便有不少好奇的发烧友对产品进行拆解并一探究竟,随着最近iphone6和iphone6 Plus的公开发售,这一现象再次掀起了人们对苹果手机的热捧,在翻看网上对iphone6拆解的图片和视频时,我们发现一直以来人们最关注的仍旧是其核心部件——处理器,而对于起关键连接作用的电路板却甚少介绍,要知道电路板是连接所有元器件的载体,在苹果产品上的作用是不容忽视的,下面我们就结合网上的拆机图片来扒一扒iphone6所使用的电路板究竟有哪些。

自从通过将电池固定在主板上的方式实现快速启动获得成功的那一刻起,苹果似乎就铁定了会将这一设计延续下去,这一点在包含iphone6在内的几乎所有苹果产品上均得以体现,同时我们不难发现,iphone6的电池线路板依然沿用了刚挠性板(R-FPC)的设计方案;而主板仍然使用的是一块刚性板(PCB),与ipone5相比,除了布局变化较大之外,形状也变成了“7”字形。

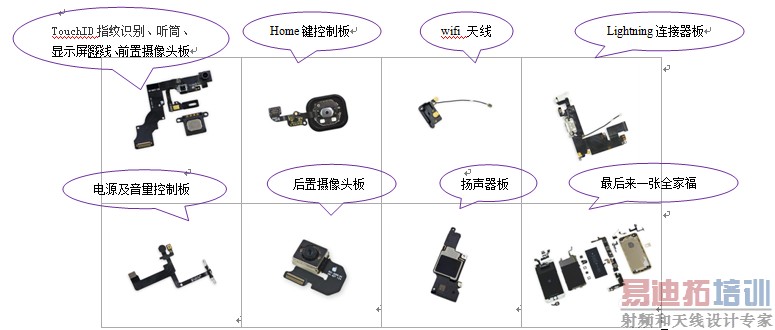

电池和主板是iphone6最主要的两个部件,但仅有这两样是无法支持iphone使用的,还需要许多辅助元件与它们进行连接,才能完美实现iphone6的所有功能,这时就轮到挠性板(FPC)登场了。下面我就带大家一起来看一下iphone6体内究竟有多少个挠性板吧…

以上只是iphone6手机内一些最常见、也最容易发现的电路板,算起来也有十来多个了吧!实际上还远远不止这些呢,一些元器件内部包含的电路板,比如听筒、扬声器内部,由于没有一一拆解,因此无法在此展示;另外手机配件(比如电源适配器、耳麦、数据线等)内部均可以看到电路板的身影,有了这些了解,相信你会很惊讶——原来一个手机竟然有这么多个电路板呀!没错,现在知道电路板的重要了吧,其实细心观察,你会发现我们的生活早已离不开电路板了……
