线路板厂设计建议-----选好线路板成型尺寸为您省成本

当今时代，企业的成本是一个很沉重的话题，对于设计者来说，应该考虑如何设计线路板的成型尺寸以降低成本.看看下面的一些数据或许对您有帮助。

首先线路板厂从板料供应商处买来的是一大张的PCB板料，需要经过开料工序裁切成线路板厂生产的PANEL，最后经过冲切或者锣外形形成最终PCB设计的尺寸。如果最终成型的尺寸设计得比较合理，线路板厂的开料利用率会比较高，因而也降低了生产成本，同时也会给予客户最优惠的价格。

线路板厂买过来的大料尺寸一般有以下几种：1041X1245MM,1092X1245MM，940X1245MM这几种尺寸，通过以上尺寸我们不难发现，基材都是长方形的，所以线路板的成型尺寸最好是长方形的，长宽最好不要相等，这样拼版会更容易提高开料利用率，如果你设计的线路板尺寸是200X200MM，那我只能抱歉的告诉你，杯具了。线路板的利用率只有64.5%。

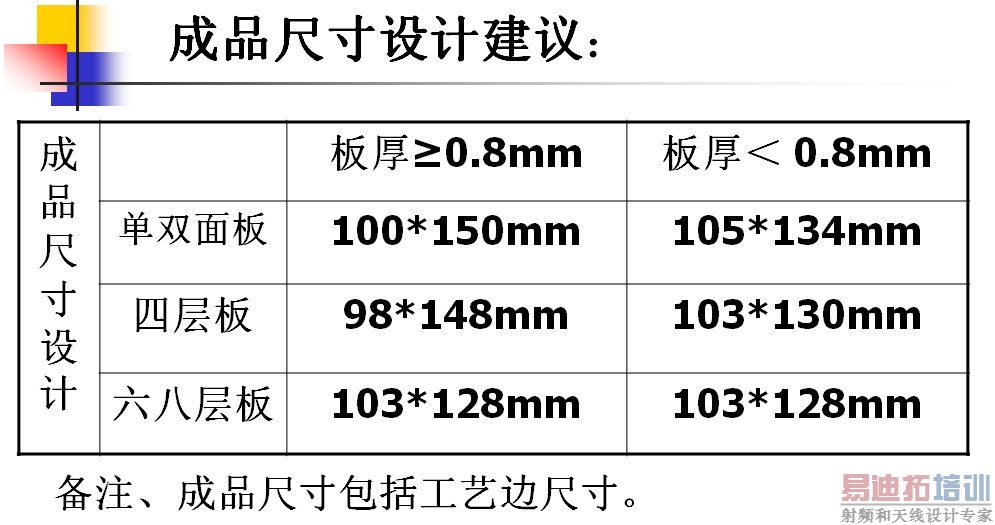

下面的图表是线路板设计的最佳尺寸，可以作为参考。实际情况也可以在设计线路板外形时和线路板厂进行沟通。
