开关电源线路板设计要点和电气要求

在任何开关电源线路板设计中，pcb的物理设计都是最后一个环节，如果设计方法不当，过多的电磁干扰可能会造成电源工作不稳定，以下针对各个步骤中所需注意的事项进行分析。

一、从原理图到PCB的设计流程

建立元件参数->输入原理网表->设计参数设置->手工布局->手工布线->验证设计->复查->CAM输出。

二、参数设置

相邻导线间距必须能满足电气安全要求，而且为了便于操作和生产，间距也应尽量宽些。最小间距至少要能适合承受的电压，在布线密度较低时，信号线的间距可适当地加大，对高、低电平悬殊的信号线应尽可能地短且加大间距，一般情况下将走线间距设为8mil。焊盘内孔边缘到印制板边的距离要大于1mm，这样可以避免加工时导致焊盘缺损。当与焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样的好处是焊盘不容易起皮，而是走线与焊盘不易断开。

三、元器件布局

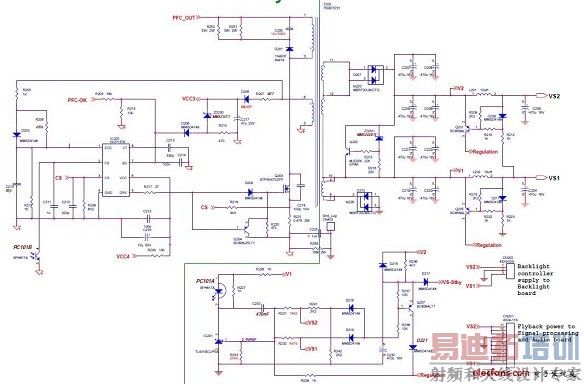

实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声；由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，因此，在设计印制电路板的时候，应注意采用正确的方法。每一个开关电源都有四个电流回路：

(1)电源开关交流回路

(2)输出整流交流回路

(3)输入信号源电流回路

(4)输出负载电流回路输入回路通过一个近似直流的电流对输入电容充电

建立开关电源布局的最好方法与其电气设计相似，最佳设计流程如下：

1.放置变压器

2.设计开关电源电流回路

3.设计输出整流器电流回路

4.连接到交流电源电路的控制电路

设计输入电流源回路和输入滤波器设计输出负载回路和输出滤波器根据电路的功能单元，对电路的全部元器件进行布局时，要符合以下原则：

(1)首先要考虑PCB尺寸大小。PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小则散热不好，且邻近线条易受干扰。电路板的最佳形状矩形，长宽比为3：2或4：3，位于电路板边缘的元器件，离电路板边缘一般不小于2mm。

(2)放置器件时要考虑以后的焊接，不要太密集。

(3)以每个功能电路的核心元件为中心，围绕它来进行布局。元器件应均匀、整齐、紧凑地排列在电源PCB上，尽量减少和缩短各元器件之间的引线和连接，去耦电容尽量靠近器件的VCC。

(4)在高频下工作的电路，要考虑元器件之间的分布参数。一般电路应尽可能使元器件平行排列。这样，不但美观，而且装焊容易，易于批量生产。

(5)按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。

(6)布局的首要原则是保证布线的布通率，移动器件时注意飞线的连接，把有连线关系的器件放在一起。

(7)尽可能地减小环路面积，以抑制开关电源的辐射干扰。
