看电源线路板厂家如何解析电源线路板

如果你对电源线路板不熟悉，那么如何采购一款最适合自己的电源线路板呢？在这里，让电源电路板厂家为您从工艺方面解析电源线路板。

首先电源电路板包含的种类很多，不仅仅是常用的移动电源电路板，它还有开关电源、插座电源、监控电源、高频电源、LED电源和自动化生产设备电源。

再说它的设计。对于电源线路板具体的设计只有我们的设计师了解，采购人却不是很了解其工艺，导致在选供应商的时候无处着手，而面对一些供应商的提问也无法回答，那么就让我们来为您细细解答其不同类型产品不同的工艺，您看好咯！

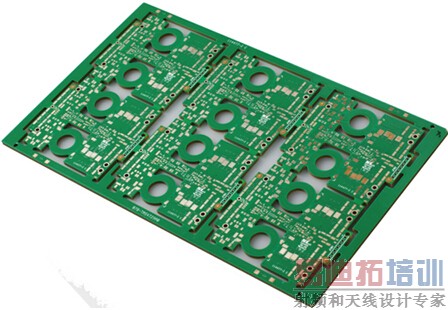

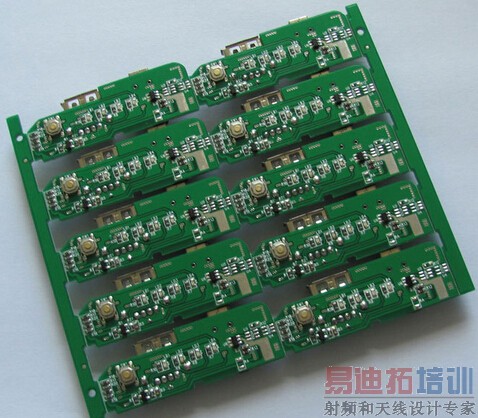

1、移动电源线路板

此类线路板常为2-4层的线路设计，铜厚1oz，线路设计较简单，没有需要特别注意的地方，外形尺寸方面的公差需要注意，一般为喷锡的表面处理。

2、开关电源线路板

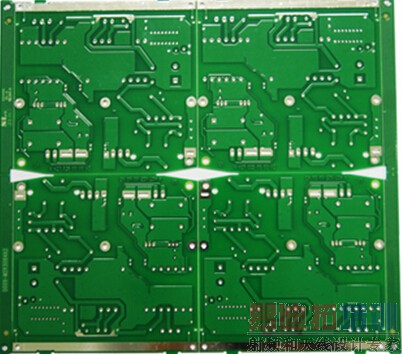

此类产品为2层板，表面处理可以做喷锡和沉金两种，喷锡的表面处理比沉金的表面处理容易上锡，贴片比较方面，从下图可以看出，它的孔较多，孔铜要求在25um以上，而线路的设计则比较粗糙，多为大铜皮，方便散热。

3、自动化生产设备电源线路板

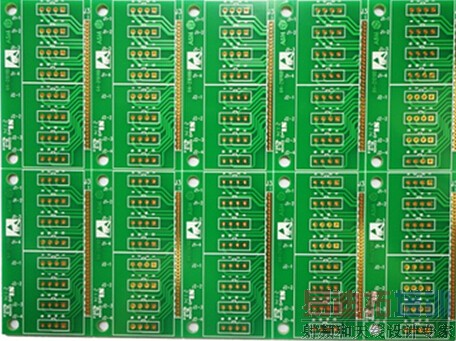

从下图中可以看出，此类设备电源线路板有固定的卡槽，其线路走向一致，线路较粗，方便大功率电流的流通，一般为2层板，但是表面处理为镀软金，金厚要大于1u”，表铜厚度需要在1oz。

4、LED电源线路板

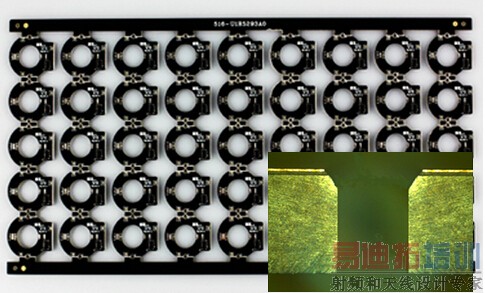

从切片图就可以看出，其采用铝基板材，这是为了更好的散热，它的板厚达到了2.1mm，且孔口采用45°锥形设计，制作时需要控深铣，工艺方面很难控制。

5、电源厚铜板

这种电源厚铜板，铜厚达到4oz，层数为10层，板厚为2.4mm，孔铜需要大于25um，对于线路的铜厚要求尤为严格。
