PCB板的互连方式

电子元器件和机电部件都有电接点，两个分立接点之间的电气连通称为互连。电子设备必须按照电路原理图互连，才能实现预定的功能。那么PCB板互连的方式有哪些呢，以下简要概述两种：

一、焊接方式

该连接方式的优点是简单、成本低，可靠性高，可以避免因接触不良而造成的故障；缺点是互换、维修不够方便。这种方式一般适用于部件对外引线较少的情况。

1、PCB导线焊接
此方式不需要任何接插件，只要用导线将PCB印制板上的对外连接点与板外的元器件或其他部件直接焊牢即可。例如收音机中的喇叭、电池盒等。

2、PCB排线焊接

两块PCB印制板之间采用排线连接，既可靠又不易出现连接错误，且两块PCB印制板相对位置不受限制。

印制板之间直接焊接，此方式常用于两块印制板之间为90度夹角的连接。连接后成为一个整体PCB印制板部件。

二、插接件连接方式

在比较复杂的仪器设备中，常采用插接件连接方式。这种“积木式”的结构不仅保证了产品批量生产的质量，降低了系统的成本，并为调试、维修提供了方便。当设备发生故障时，维修人员不必检查到元器件级(即检查导致故障的原因，追根溯源到具体的元器件。这项工作需要花费相当多的时间)，只要判断是哪一块板不正常即可立即对其进行更换，在最短的时间内排除故障，缩短停机时间，提高设备的利用率。更换下来的线路板可以在充裕的时间内进行维修，修理好后作为备件使用。

1、印制板插座

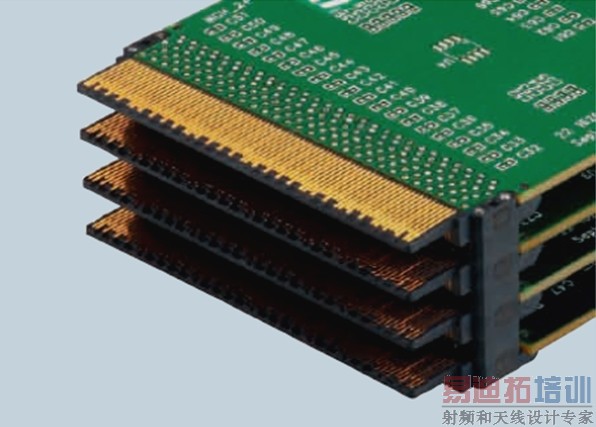

在比较复杂的仪器设备中，经常采用这种连接方式。此方式是从PCB印制板边缘做出印制插头，插头部分按照插座的尺寸、接点数、接点距离、定位孔的位置等进行设计，使其与专用PCB印制板插座相配。

2、标准插针连接

此方式可以用于印制板的对外连接，尤其在小型仪器中常采用插针连接。通过标准插针将两块印制板连接，两块印制板一般平行或垂直，容易实现批量生产。
