多层线路板厂家简析电路板的主要组成部分

录入:edatop.com    点击:

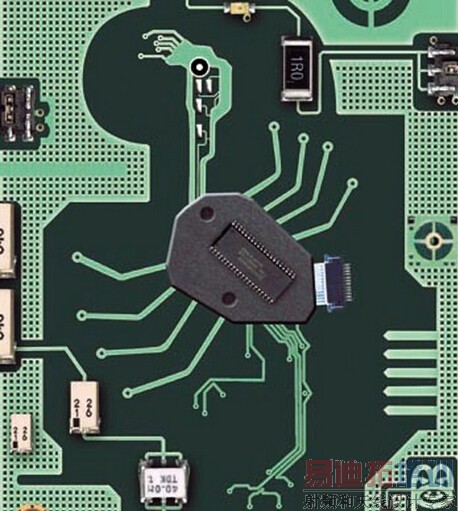

电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界等组成。接下来多层 线路板厂家 为您简单介绍一下各组成部分的主要功能。

1.焊盘:用于焊接元器件引脚的金属孔。

2.过孔:用于连接各层之间元器件引脚的金属孔。

3.安装孔:用于固定电路板。

4.导线:用于连接元器件引脚的电气网络铜膜。

5.接插件:用于电路板之间连接的元器件。

6.填充:用于地线网络的敷铜,可以有效的减小阻抗。

7.电气边界:用于确定电路板的尺寸,所有电路板上的元器件都不能超过该边界。
