Protel 99 SE输出GERBER格式文件教程

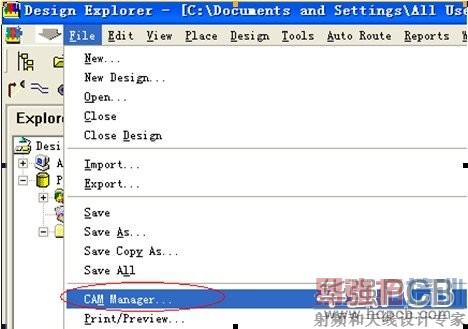

1：用Protel 99 SE打开要生成Gerber的PCB设计文件，选择菜单File >CAM Manager子菜单

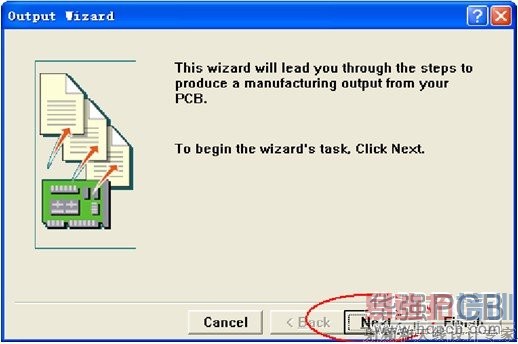

出现Output Wizard 对话框后选择下一步。

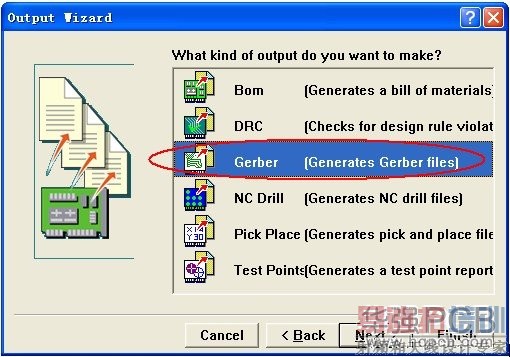

注意此处要选择Gerber (generates gerber files)，继续下一步。





2：此处分别选中单位中的英制（inches）及格式2:5比例（ 其实这里选择哪一种都无
所谓但是因为PCB生产商的光绘机大都是默认2:5的比例及英制，为了减少误差建议选
择以上单位及比例）



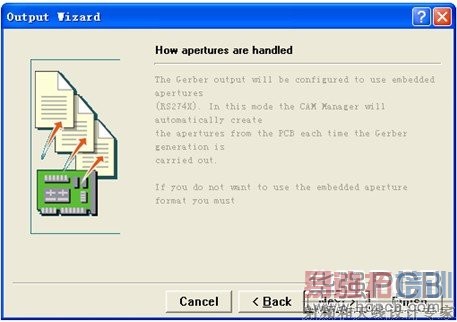

3：之后下一步，在这里面是选择要输出的层，建议所有层都输出。（注意:Mirror的选择
框不要打钩，因为打钩输出的资料是镜像的，会导致线路板厂把板的层给做反了）

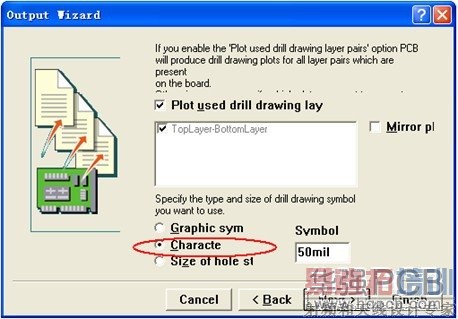

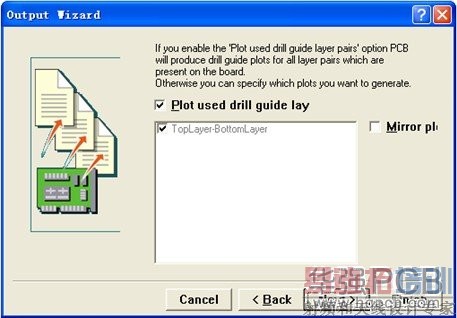

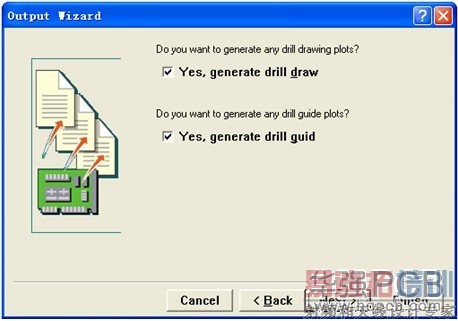

4：继续下一步，出现此对话框，此处有三个选项应该注意，Graphic sym , Characte
及Size of hole 。
Graphic sym　　 　指分孔图中以符号表示
Characte　　　　　指分孔图中以字母表示
Size of hole　　　　指分孔图中以孔径大小表示

建议选择Characte　　分孔图中以字母表示









5：做完上一步，我们在里面发现一个Gerber Output 1 表示GERBER文件已经转换好

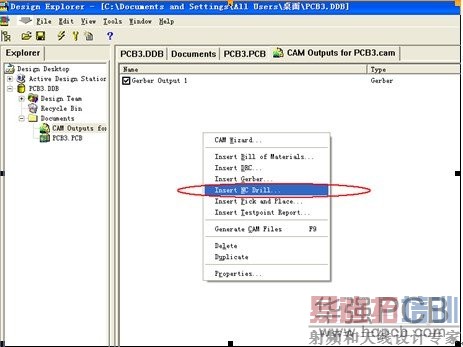

接下来我们再转换钻孔文件。首先将鼠标放在显示区域，之后右键选择Insert NC Dirll
导入钻孔文件。

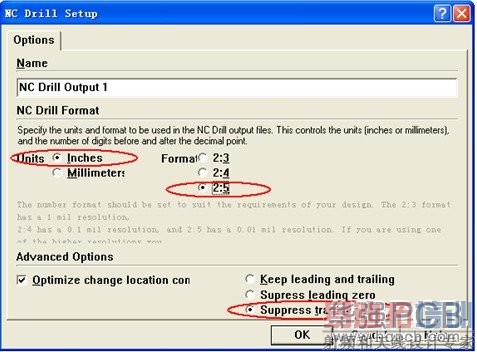

6：出现NC　Drill setup 对话框，在这里我们设置钻孔文件的坐标格式及单位
（最好跟之前转Gerber 的一样，以免造成太大的误差）

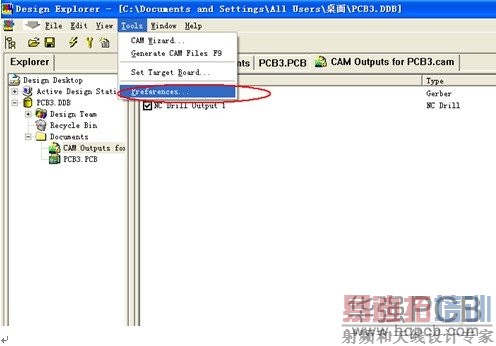

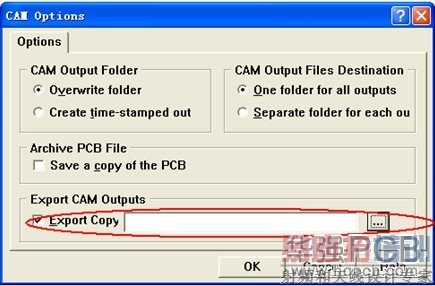

7：以上步骤完成之后Gerber已经生成，下面我们来输出Gerber了，在菜单Tools>　Preferences选择输出路径。




8:最后按F9或者右键选择Generate CAM files F9　进行输出,转好的Gerber 文件就输出到我们指定的位置。
