SP-Layout50 转换 GERBER 格式文件教程
录入:edatop.com 点击:

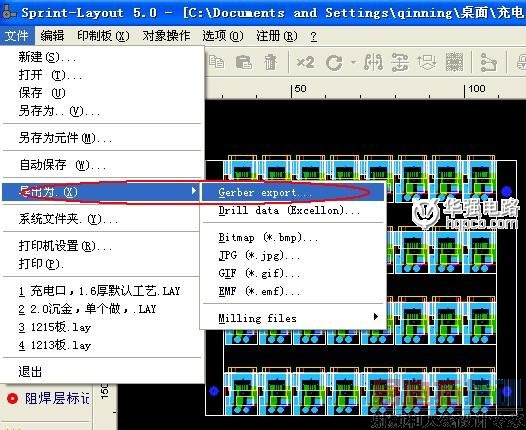

1:用SP-Layout50 打开要生成Gerber的PCB设计文件,在文件>导出为>Gerber export
子菜单下。
下一步进入Gerber export 导出设置对话框。在这里是设置要输出GERBER的层,
我们按需要转出相应的层(一般PCB打样,PCB加工做板的时候要用到走线层,阻焊层,
字符,外形层,钻孔层以及一些特殊的层)
C1: 顶层线路
S1: 顶层丝印
C2: 底层线路
S2: 底层丝印
LI: 内层1
L2: 内层2
O: 外形线层
C1-Solder mask 顶层阻焊
C1-SMD mask 顶层贴片
C2-Solder mask 底层阻焊
C2-SMD mask 底层贴片
这个软件只能一层一层的转,不能一起转出。在想转换的层前面选上,之后点右
下角的Create export file输出文件,这里可以输到任何目录下面。(在转的过程中注意

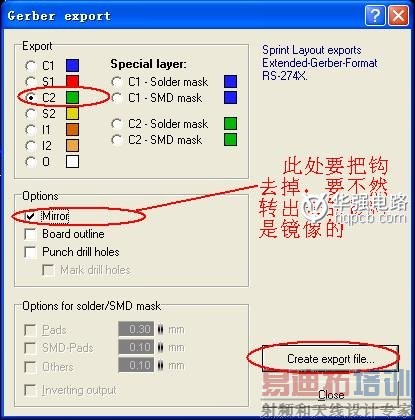

一下,因为所有的底层转出的时候都会镜像掉,所以要把底层默认的钩去掉,如下图2
要不然工厂会把板做反了!)
在转底层时要把以下标出的钩钩去掉!!

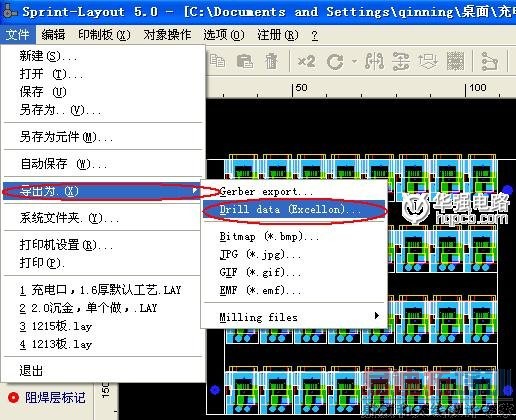

3:我们一层层转完GERBER之后,再出转出钻孔在文件>导出为>Drill data (Excellon)
子菜单下。

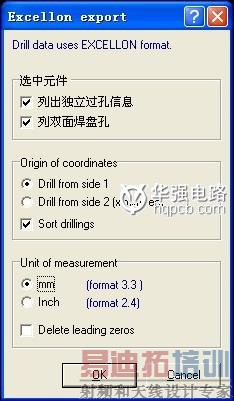

进入钻孔输出设置对话框,此处可以不用修改直接点击OK,选择相应目录即可
到止我们已经将GERBER出来了。
