PADS_Layout生成Gerber教程

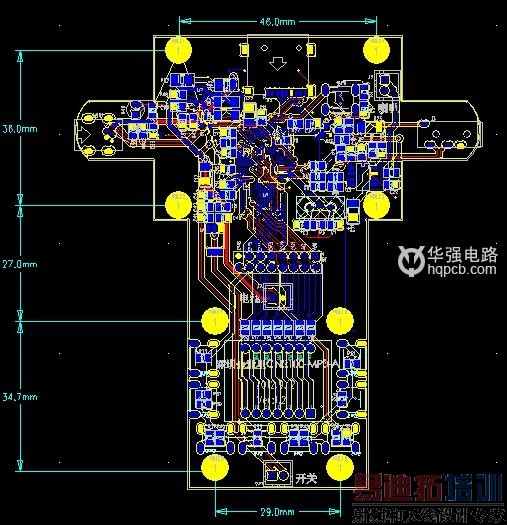

1，在Pads Layout中打开PCB文件，先铺上地。如下图所示：

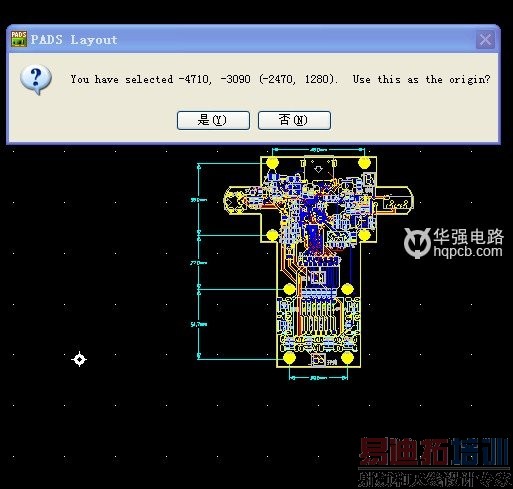

2，设置原点，原点不能设在板边，需要距离板边一点距离。如下图所示：

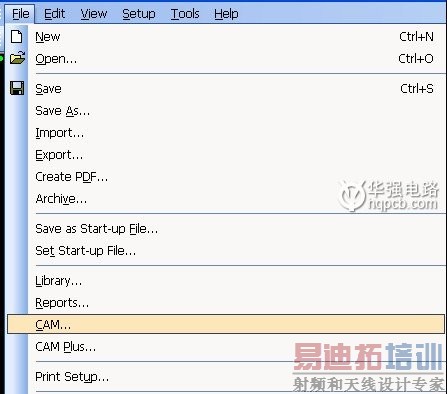

3，进入CAM。如下图所示

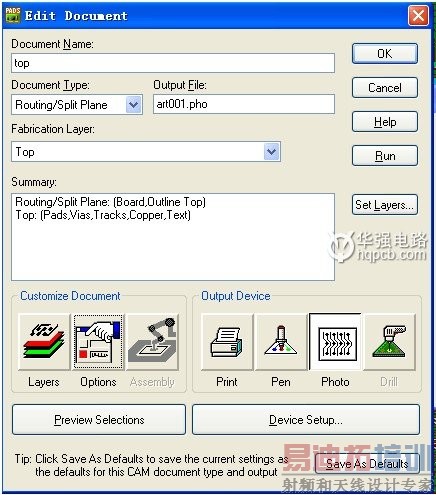

4，Document Name定义名字，顶层设成top，Document Type设成Routing/Split Plane
，Output File也可以自己定义名字，Fabrication Layer设成相应层，如Top。如下图所示：

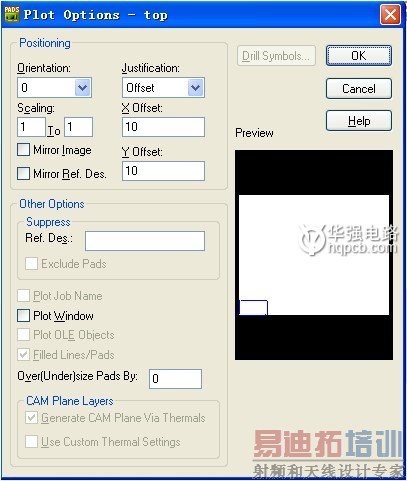

5，Customize Document下Options需要设置一下，X&Y Offset设成10，
所有层都设成一样，如下图所示：

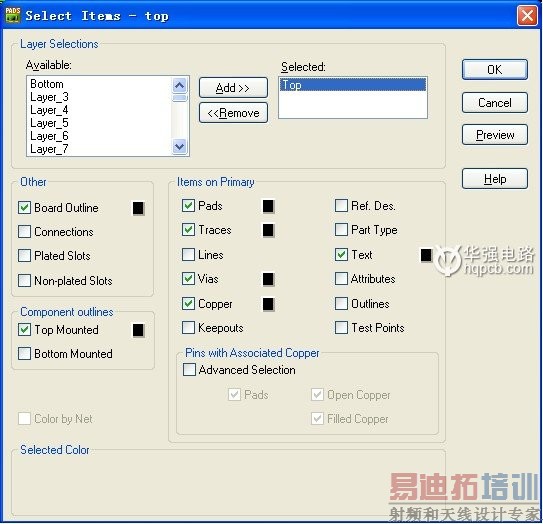

6，Customize Document下Layers需要设置一下，TOP层如下图所示：

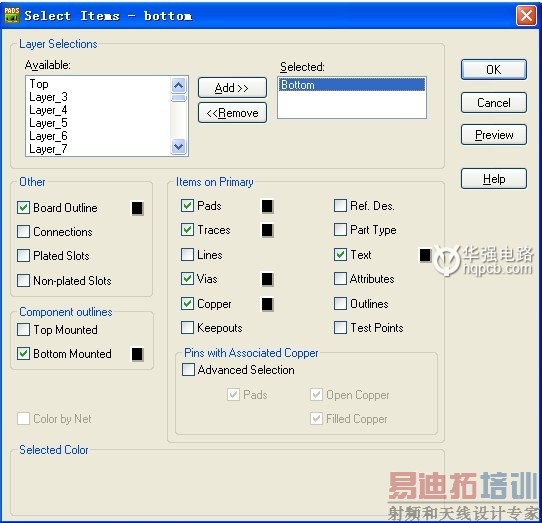

7，Customize Document下Layers需要设置一下，Bottom层如下图所示：



8，Customize Document下Layers需要设置一下，SilkscreenTop层如下图所示：

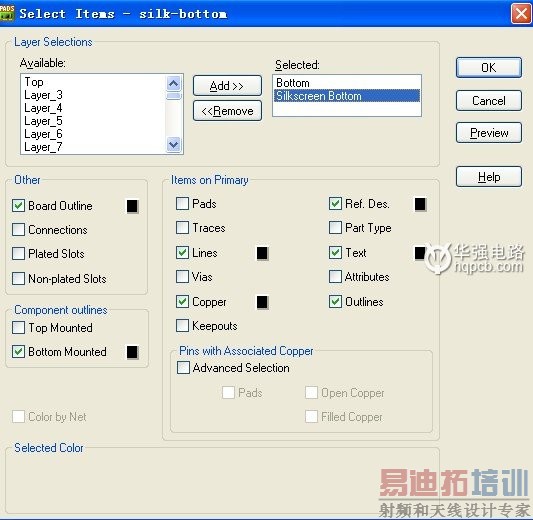

9，Customize Document下Layers需要设置一下，SilkscreenBottom层如下图所示：

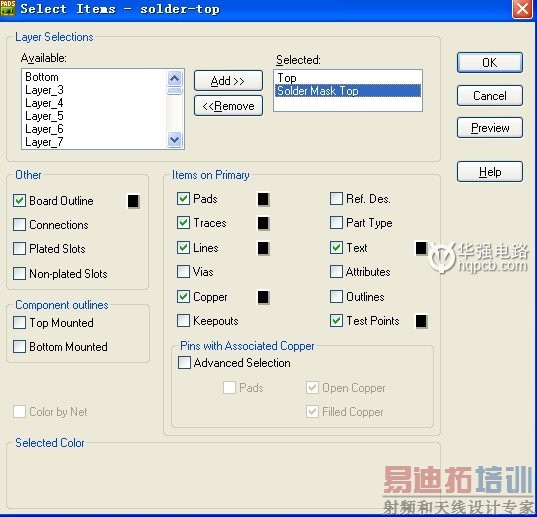

10，Customize Document下Layers需要设置一下，Solder Mask Top层如下图所示：

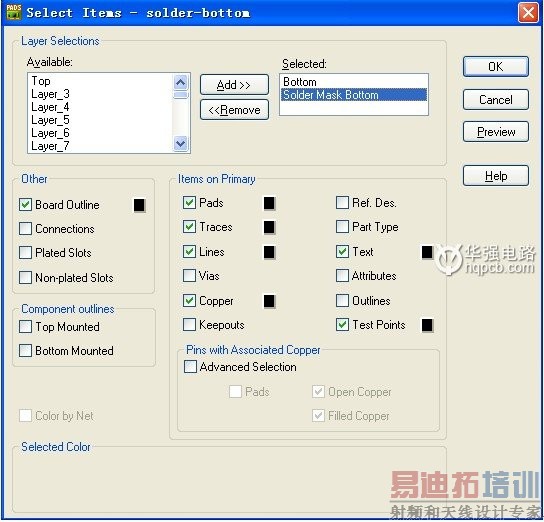

11，Customize Document下Layers需要设置一下，Solder Mask Bottom层如下图所示：

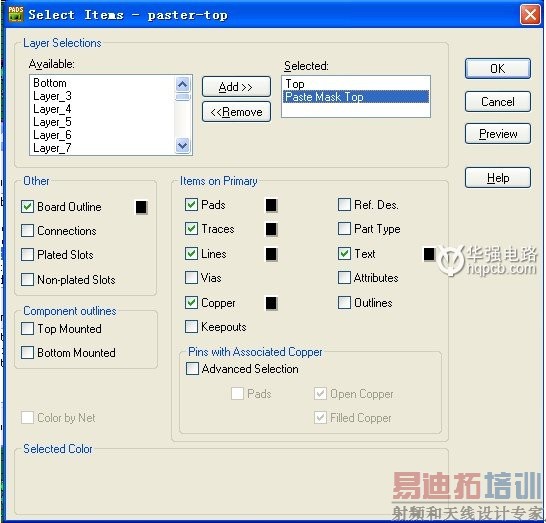

12，Customize Document下Layers需要设置一下，Paste Mask Top层如下图所示：

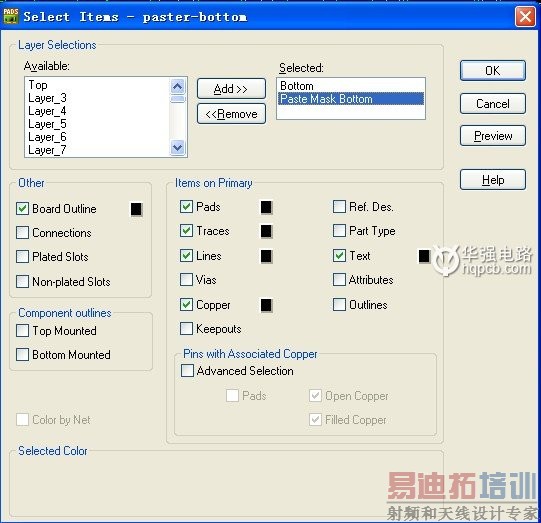

13，Customize Document下Layers需要设置一下，Paste Mask Bottom层如下图所示：



14，Customize Document下Layers需要设置一下，Drill层如下图所示：

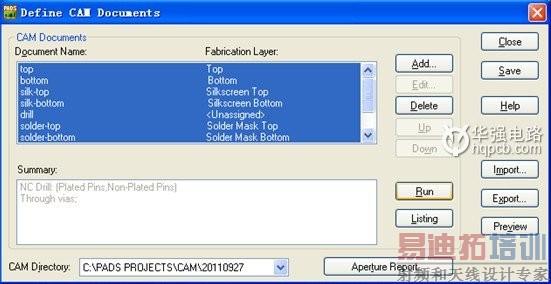

15，所有上面都设置好后，回到Define CAM Documents下，将top,bottom,silk-top,silk-bottom,drill,
solder-top,solder-bottom,paster-top,paster-bottom,ncdrill都选上，CAM Directory选择你要存的目录，
一般需要先定义好目录，然后再来选择，所有都选好后点Run就可以了，期间会出来一些需要确认的东
西，一般点Yes就可以了，如下图所示：



到此已将GERBER文件转出来！！
