PCB抄板教程之抄板 片处理方法

录入:edatop.com    点击:

准备工具

  • 扫描仪抄板软件Photoshop图片处理软件

方法步骤

  1. 图片的分辨率,尺寸比例和图片的命名方式简介

    建议扫描尺寸比例为1:1尺寸设置。扫描仪分辨率设置为600dpi以上,输出格式为 BMP格式为最佳,然后就可以直接导入抄板软件无需再次设置分辨率。扫描的图片命名按照pcb板层的名字命名,如顶层就命名为top.bmp,底层就命名 为bottom.bmp,中间层可以按照mid1,mid2,mid3...命名,这样的命名方式不容易混乱板层很清晰,将来要对照某一次就能很快的找出 那一层的图片。

  2. 图片的处理

    图片扫描完成后就需要用图片处理软件处理,没有经过处理的图片不能很方便的使用扫描得到的图片。只要能会简单的几个图片处理命令就可以了。这里我们使用的是Photoshop图片处理软件。处理图片之前先要用卡尺或者钢尺测量一下电路板的实际尺寸大小。

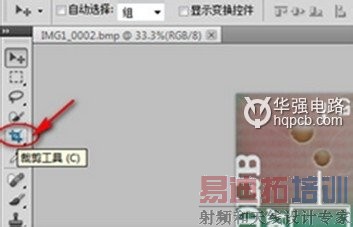

  3. a、  剪切掉多余的部分。用鼠标点击剪切工具图标

    华强PCB:pcb抄板教程之抄板图片处理方法

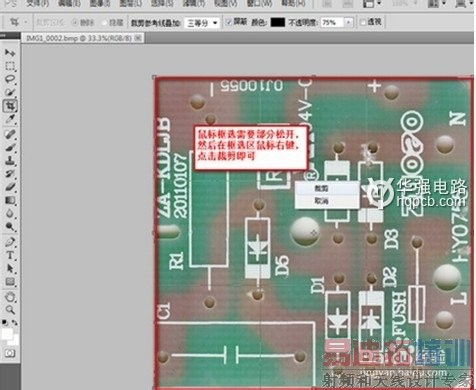

  4. b、然后使用鼠标左键框选需要剪切的部分,然后松开左键

    华强PCB:pcb抄板教程之抄板图片处理方法

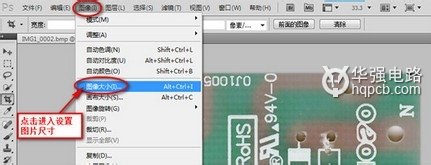

  5. c、  选择  图像 》 图像大小。设置尺寸大小与实际测量的尺寸大小要一致

    华强PCB:pcb抄板教程之抄板图片处理方法


    华强PCB:pcb抄板教程之抄板图片处理方法

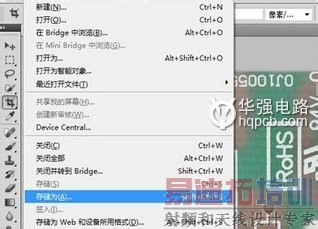

  6. d、  保存方式选择另存为

    华强PCB:pcb抄板教程之抄板图片处理方法

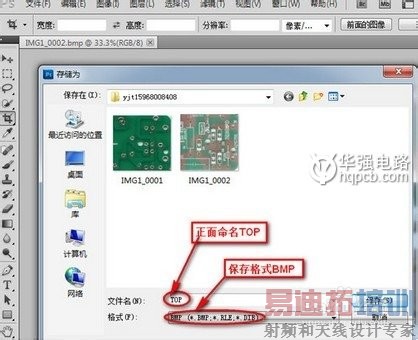

  7. e、  文件保存格式选择bmp格式,文件名安装pcb板板层命名为最佳.

    华强PCB:pcb抄板教程之抄板图片处理方法

  8. f、  如果是背面的图片就需要选择水平翻转。

    华强PCB:pcb抄板教程之抄板图片处理方法
