CAM350一般操作
录入:edatop.com 点击:
CAM350估计大家都接触的不太多,不过学起来还是比较容易的,先给大家介绍几个快捷键。
1.键盘上“-”是缩小,“+‘是放大,或者按住鼠标滚轮向前推为放大,向后拉是缩小。当然前提是以鼠标为中心点的。
2.Q键 查看线宽和孔径大小
3.HOME 键 文件全屏显示的快捷键
给大家介绍下一般操作步骤
1.导入资料文件

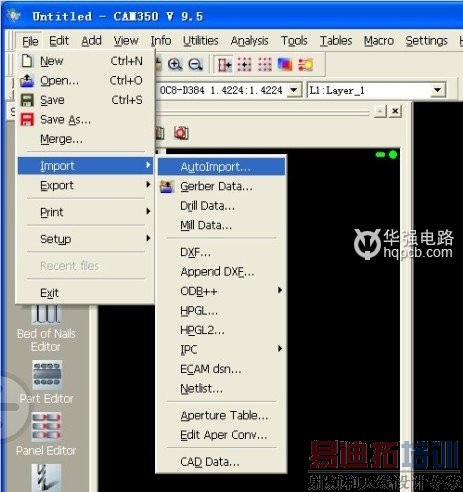

文件导入可以用自动文件导入,File--Import--Autoimport 如下图
然后找到你文件所在位置,按Finish确认导入。
2.单位更改
文件导入后要把原来的英制改成毫米Seftings---Unit 图片如下
不过要注意了更改单位时除了把英制改成毫米,还要把下面的Resolution也改成1/10000
3.层属性
左上角为层名称可以直接双击子啊按R刷新进入查看层

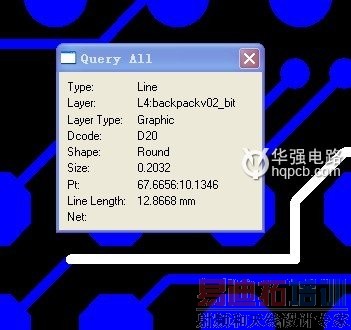

4.测量制程能力 Q键可以直接查看你想要知道的焊盘或是线路宽度 如下图
Size 是线条线宽
我的业务编号是11 网址 http://www.hqpcb.com/11
