PCB抄板之原理 的检测方法及技巧

录入:edatop.com    点击:

  当我们抄板反推出一份PCB电路图后,对PCB电路板原理图进行检查,是一项至关重要且,必不可少的一项工作。如何根据文件图或者实物对原理图进行全面的检测,这也是一项关键。检测不仅要细致,而且必须要全面。检测分以下几个步骤。平时工作中得出的以下技巧,分享给大家,供大家参考。
  检查PCB抄板原理图只要包括两个当面的工作:原件序号检查和原件规则检查。这两项全面细致检测完后,整个电路图的问题所在,就几乎都可以得到解决。检查原件的序号的目的是避免原件序号出现重复或遗漏的现象;电气规则检查用于检测电路图中电气特性是否冲突,如信号是否冲突、线路是否不完整造成信号中断等,ERC将生成测试报告并在原理图上直接标注出来以警示用户注意。

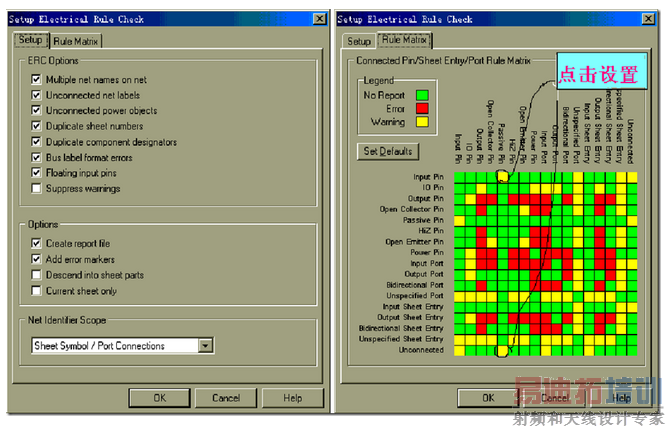

PCB抄板原理图ERC检测

  1.检查原件序号:
  PCB抄板反推出来的电路图元件的序号一般较为混乱,在原理图很复杂的情况下,需要对元件序号进行一定的编排和检查,以免元件序号出现重复遗漏的现象。
  2. 元件的重新排序有以下两种方法:
  (1)手工修正。首先仔细检查电路图,查出不规范的标志,然后逐一修改,这种方法虽然简单,但是效率很低。
  (2)自动修正。即电气规则检查,PCB抄板反推原理图后,需要对其电路的物理逻辑特性进行检测,Protel 99 SE提供了一个快速检测方法,即ERC。使用这个工具,整个电路板原理图,是否符合电气原理,都可以的解决。
