莱姆电子的HTT系列电流传感器简介

录入:edatop.com    点击:

  传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感元件和转换元件组成。传感器是把非电物理量如温度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接送到变送器。电流传感器在工业产品中用于控制、校准以及过流保护和监控。本文我们将向大家介绍电流与电压测量元器件制造商莱姆电子(LEM)推出的HTT系列印刷线路板装电流传感器的主要特点。

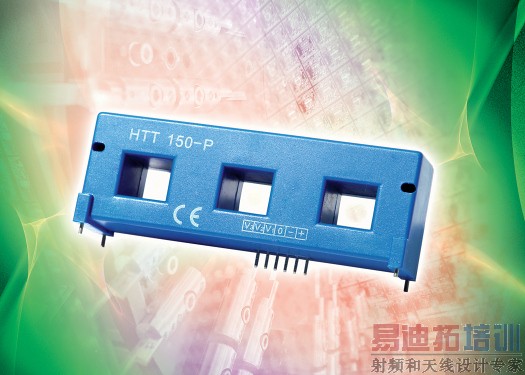

  HTT传感器具有三个12 x 10mm的孔径来连接初级导体,并且通过四个金属销钉固定,这些传感器被焊接在印刷电路板上。电源、0伏和三个电压输出的次级连接也通过金属销钉连接到印刷电路板上。
  HTT系列可提供相同壳体的五种不同型号的传感器,这些传感器与± 12至 ± 15 V的双极电源共同作用,对3 x 25、50、75、100或150 ARMS的标称电流进行测量。在每分钟2.5 kVRMS/50Hz的试验隔离电压下,采用开环霍尔效应技术可以对直流、交流或脉冲电流进行测量,并为初级和输出电路之间提供电流隔离。
  HTT传感器符合 EN 50178标准以及根据欧洲指令2004/108/EEC进行了CE认证。这些传感器特别适用于工业应用场合和家用电器,比如变速驱动、不间断电源(UPS)、开关电源(SMPS)和空调。HTT系列传感器具有五年的质保期。
  ITL 4000-S采用双极+/-24V电源,可产生一个模拟电流输出,适合符合EN 50178工业标准的所有工业场合。此外,该电流传感器还特别适合对变压器内或者直流电力传输的海上风轮机内的直流电流进行控制,或者对具有高强度一次电流的任何场合进行漏电电流测量。
  结束语:
  本文主要介绍新型HTT系列印刷线路板装电流传感器的主要指标和性能特点,希望对PCB设计者的选材有所帮助。
