PADS中CAM输出的设置

录入:edatop.com    点击:

CAM是将用Pads绘制的PCB导出给工厂生产的方法之一。需要对布线层,过孔,丝印层,阻焊层等分别进行设置,导出。

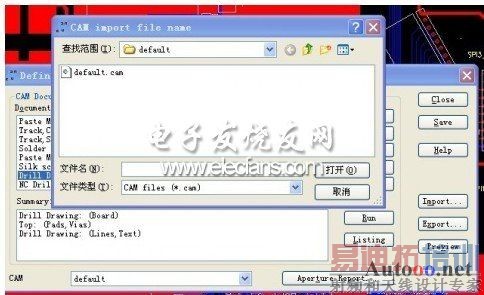

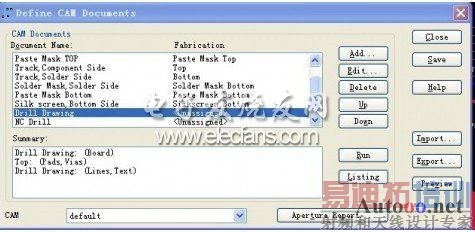

首先导入一个标准的CAM输出文档,这些模板保存了各个层如何导出的设置,有些版本的PADS会内置,也可以通过IMPORT导入一个已存在的模板。

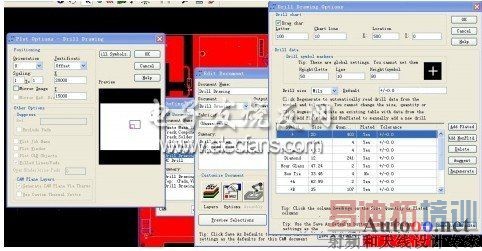

在CAM输出界面,可以对过孔的输出进行设置,进入DRILL DRWAING,打开OPTION,点击右上方DRILL SYMBOLS按钮,进入过孔设置界面,点击REGENERATE按钮,将生成对应本PCB的过孔文件。

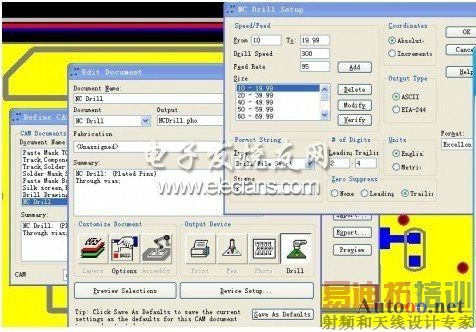

然后在NC DRILL里按DEVICE SETUP按钮,将过孔文件设置为CAM350的标准,将LEADING TRAILING设置为2/4.

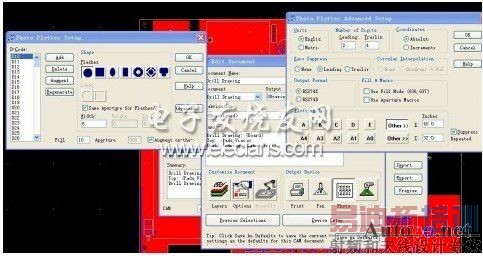

最后要将CAM的输出格式改为RS274X,且更改该窗口上方的number of digits参数为2和4.
