路由器辐射超标

录入:edatop.com    点击:
各位大神,最近有个路由器的产品,金属外壳,上电测试(不接网线)EMI效果挺好,一接网线125MHz的倍频都出来了,很高,像这种情况应该怎么解决,附件是测试数据,求指教,谢谢!
数据.pdf

这种问题很常见阿.个人两个建议:
1.实验室的网线一般都比较差,首先可以将网线更换看看,排除这方面的干扰;
2.大部分情况都是因为网口的共模处理不好,共模电感,磁环这种情况都可以改善.如果信号线有预留位置的话串磁环进去就会有很大改善了.如果没有预留位置,可以在网线上面加磁环.试过以后看看是不是有比较大的改善.

请加bead

写错了,有预留位置请加磁珠进去.没有预留可以网线上加磁环

在RX_CLK和RX_DataTX_CLK和TX_Data上有加过Bead没用,没在网口数据线上加过,一般会用CM吗?多大ohm的?

很明显,频率点早就有,只是经网线变成了天线放大了信号
在相应位置加Bead就可以

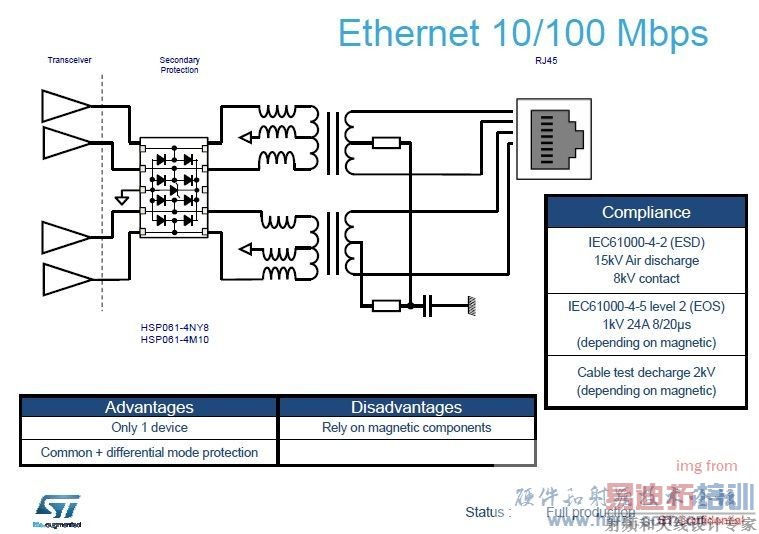

应该是百兆网口吧,直接在4根数据线上面加Bead吧,弄个高频阻抗高的.
CM和BEAD在这边效果都差不多,可能BEAD见效更快点,也比CM加的方便.


千兆网口吧,把共模电感反过来接试一试
再就是板上125M时钟的走线,是不是有问题,网口的保护地有没有隔离好

从上面的描述比较的清楚,1,没有插网线的时候,比较好,2.一上网线就超标。其实就是说网线的长度,正比于波长/4。所以这个时候,网线就相当于一根发射天线了!
解决方法:
最好是输出端加,共模电感和对地电容。构成一个PI型网络。这个是最保险的。再有就是125MHz,是否这晶振的频率。如果是,需要查看晶振信号是否忒大。如果是,建议在晶振到MCU直接串联电阻,限值晶振的幅度。并改善LAYOUT。
