发帖关于ESD的问题

录入:edatop.com    点击:

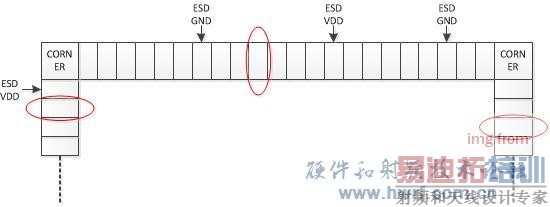

如图是我芯片部分PAD的摆放位置,图中的(ESD GND)/ (ESD VDD)分别是给ESD供电的地和电源,一共两组。由于当时没有过多考虑ESD的问题,就把他们分开摆放了。图中红圈标注的PAD是我3块板子分别出问题的部分。
我想问下没有把给ESD供电/地的PAD摆放在一起,这个带来的影响有多大?所带来的影响会导致图中那些位置的PAD出问题吗?
PS:1.出问题的PAD都是一些提供直流偏置的
2.PAD中心距是87um
请懂ESD的大神们传道授业解惑……
