一段高频线走长了,求弥补办法.
录入:edatop.com 点击:

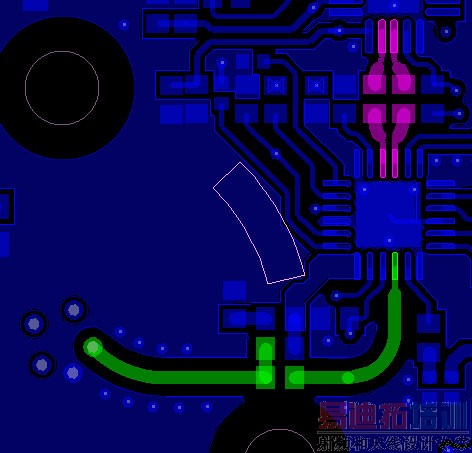

如图所示,图中高亮部分是高频线,上面走3.4G赫兹的信号,带阻抗控制(50欧),线宽20mil。
图中紫色部分是差分线,这对差分线将信号送进驱动芯片,驱动芯片再通过绿色线驱动激光器。这套电路以前都走通过,因此原理不会有问题。
现在的问题是这段绿色的线太长了,导致3.4G赫兹的电流信号不能耦合到激光器里面。
经过测量发现这段绿色的线有580mil长。再加上中间的一个0603的电容,长度就是625mil。
目前估计线长了导致电感增大,所以在激光器的引脚处对地加一个1nF电容,发现2G的信号能驱动激光器,但是驱动能力很弱,从激光器出来的信号不强。根据估算,如果要让3.4G的信号进入激光器需要0.3nF的电容。但是找不到这么小的电容。请问各位有没有办法解决这个问题。
处了加电容之外有没有其他更好的办法解决这个问题。
如果说要重新画一个板子就不用说了,我已经重画了,不过想救一下这个板子而已。
下载附件
图中紫色部分是差分线,这对差分线将信号送进驱动芯片,驱动芯片再通过绿色线驱动激光器。这套电路以前都走通过,因此原理不会有问题。
现在的问题是这段绿色的线太长了,导致3.4G赫兹的电流信号不能耦合到激光器里面。
经过测量发现这段绿色的线有580mil长。再加上中间的一个0603的电容,长度就是625mil。
目前估计线长了导致电感增大,所以在激光器的引脚处对地加一个1nF电容,发现2G的信号能驱动激光器,但是驱动能力很弱,从激光器出来的信号不强。根据估算,如果要让3.4G的信号进入激光器需要0.3nF的电容。但是找不到这么小的电容。请问各位有没有办法解决这个问题。
处了加电容之外有没有其他更好的办法解决这个问题。
如果说要重新画一个板子就不用说了,我已经重画了,不过想救一下这个板子而已。
下载附件
听说有微带线修剪器什么的可以用一下
