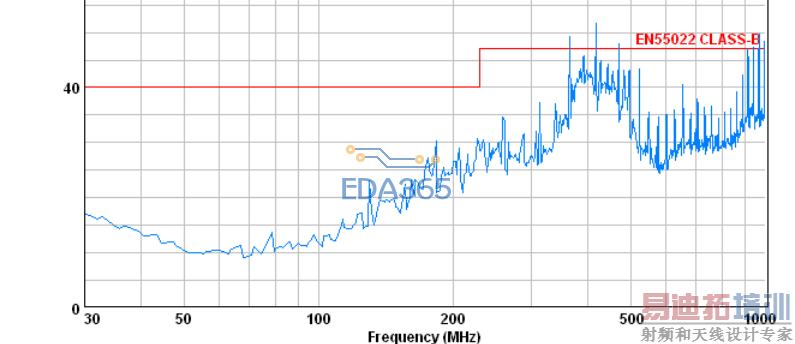

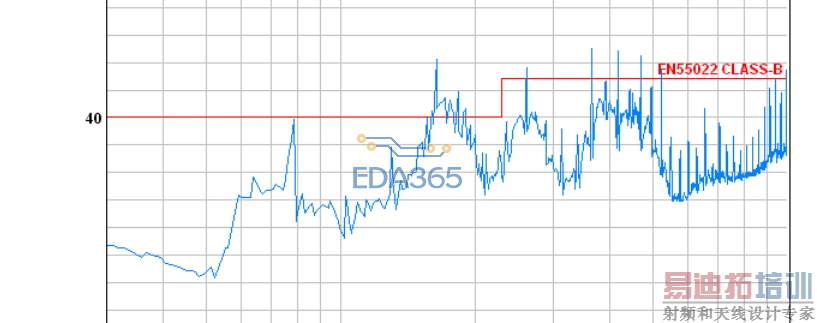

一个板 4层过不了EMI
录入：edatop.com 点击：
。
这是单机模式
目前是DDR3TFT屏只有USB接口与TF接口耳机接口
晶体是24M
显示屏是LVDS的还是TTL的？
可以考虑在系统跑起来后把显示部分断掉 确认辐射状态～
DDR如果布局进而且布线较好的话 CLASS-B问题不大
是TFT屏。目前单机没有通过，连电脑过了EMI。这次改板想加进展频IC，不知效果如何。另外DDR走线有一块板过了EMI，所以不怀疑这部份
TFT 屏的干扰是很大的。走六层吧。
TFT,屏也包啦。6层没可能的。
三要素：接地、滤波、屏蔽。
目前有一款机，连电脑读TF卡老是超，读写卡时SDRAM140M USB传输时70M 晶体是24M 在测试卡的时候14OM老是下不来。
就是cost down的产品，还要求，过EMC，真是好难的。
是管技术的异想天开，没有很好空间，怎么过得了呢，你有良好的地层吗，有电源层吗，都没有吧，嘿嘿，做梦吧。
方便把板子发来看看么
四层板 难呀。
在网上找到些EMC的资料，希望与大家共同奋进
主芯片电容滤波分析案例（深圳赛盛技术有限公司整理）.pdf
赛盛技术数据通信产品单板原理图EMC设计评审报告范例V1.0.pdf
赛盛技术时钟信号信号完整性与EMI仿真案例.pdf
赛盛技术培训案例精选之通信产品－静电案例与结构相关.pdf
赛盛技术培训案例精选之频谱仪的探头制作.pdf
赛盛技术培训案例精选之开关电源滤波分析案例.pdf
赛盛技术培训案例精选之传导发射案例.pdf
赛盛技术共模拟电感的设计.pdf
赛盛技术电源电路设计案例.pdf
赛盛技术电源布线案例.pdf
赛盛技术电容布局与布线不当导致产品辐射超标案例(密码：sestech).pdf
赛盛技术产品原理图EMC设计检查要点.pdf
赛盛技术PCB单板布线评审查要点_.pdf
谢谢楼主分享,学习一下
好东西.近来在搞EMC.
谢谢，先收藏起来了
