求解ESD

录入:edatop.com    点击:
为了解ESD,在信号线加Bead 或者CAP,想问可以把0omh的电阻换成多大值得 Bead 或者cap?
如下图的pr73,请帮忙看一下,谢谢。

试一下到地加电容

ESD脉冲换算为频率大概就是几百MHZ的样子。

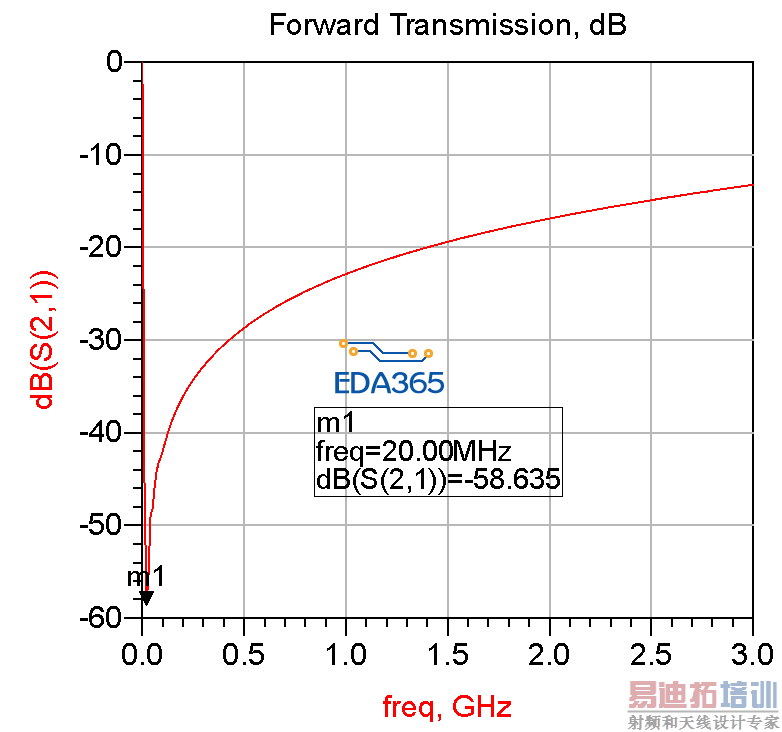

1000pF电容滤波振频率200MHZ100pF 600MHz, 所以并一个百PF级别的就可以,耐压值选个50V的就可以。
以后大家用滤波电容 ,随便给出Murata 0603 GRM18一个数量级的值:
10pF=2GHz
100pF=600MHz
1000pF=1nF=200MHz
10000pF=10nF=70MHZ
100000pF=0.1uF=20MHz (最常用)

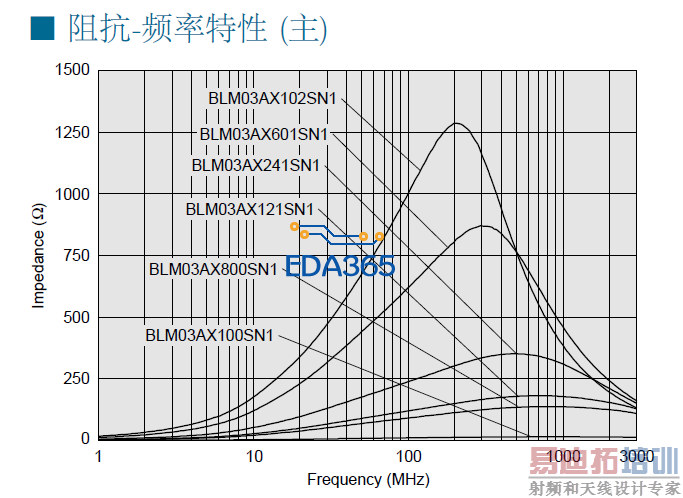

Bead有一定阻止还衰减作用,抑制ESD作用有限,如下图特性:

表示关注

太感谢你的回复了,收益了啊。

强烈学习
