开始研究EMC，关于滤波电容放在CPU背面问题.
录入：edatop.com 点击：
公司要过EMC了，以前对这方面还真没有经验。看了会资料，下面弄个几块产品的pcb来看看。刚才看到一个MP4的方案，对它MCU滤波电容放置的方式感到比较疑惑。

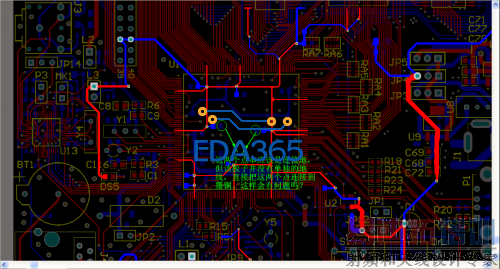

直接上图
问题1：滤波电容放在MCU的后面，通过过孔连接到MCU的电源引脚，这样会对滤波效果产生影响吗？这样做会不会对EMC产生影响?
问题2： 电源从MCU的右下角引入，在MCU里面经过了N个引脚绕了一圈再从左上方引出。那么前面的引脚的噪声会不会影响后面引脚？
问题3:一般我们都是有单独的地线的，在这块板子中直接在正反两面覆铜接地（图中为了方便看我已经去掉了），然后所有滤波电容的地都直接接到覆铜（图中绿色圈所示），这样会不会对EMC产生影响呢？
另外：是不是MCU下面最好不要走信号线啊？如果走了有什么影响呢？
谢谢大家了
直接上图
问题1：滤波电容放在MCU的后面，通过过孔连接到MCU的电源引脚，这样会对滤波效果产生影响吗？这样做会不会对EMC产生影响?
问题2： 电源从MCU的右下角引入，在MCU里面经过了N个引脚绕了一圈再从左上方引出。那么前面的引脚的噪声会不会影响后面引脚？
问题3:一般我们都是有单独的地线的，在这块板子中直接在正反两面覆铜接地（图中为了方便看我已经去掉了），然后所有滤波电容的地都直接接到覆铜（图中绿色圈所示），这样会不会对EMC产生影响呢？
另外：是不是MCU下面最好不要走信号线啊？如果走了有什么影响呢？
谢谢大家了
1.如果工作频率很高的话，滤波电容放在MCU后面肯定不好，如空间允许，放在MCU的旁边，电源通过电容后再进入MCU，而且这线尽量的短更好，加滤波电容是为了让MCU更稳定的工作，应该对EMC没有太大的影响.
2.应该是有影响的。
3.通常都是直接接到覆铜上的，特别是密度高的板！
4.能不走当然最好，只要不走一些工作频率高的，敏感的线是没有问题的。反正我是常在MCU底下走线的。
