邮票孔制作方法

录入:edatop.com    点击:
大家邮票孔是怎么做出来的?像6410核心板那种的,金手指中间加过孔的那种形式;

啥意思?不是很清楚,发图

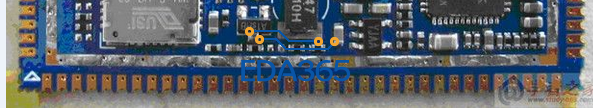

就这样的,大家说做成封装样式的,还有没有好的方法

不好意思,刚才那个没上传上来,补上

半孔工艺,板厂帮你做的

这个板厂不给做,自己做好了,板厂按照你的pcb来做,你的可以板厂给你处理?前辈那你有没有pcb封装呢?帮我传一下吧 396123371@163.com

我没有,直接把PAD用keeyout切一半就行
