这样走线属于跨分割走线吗？
录入：edatop.com 点击：
，其实对电路的影响不是很大，可以不考虑模数分开的；
布局很重要，如果要分割的分割的话还是调整一下布局吧；其实现在都是不分割的。
我觉得可以在跨分割器件下用电容或者电阻连接数字地和模拟地

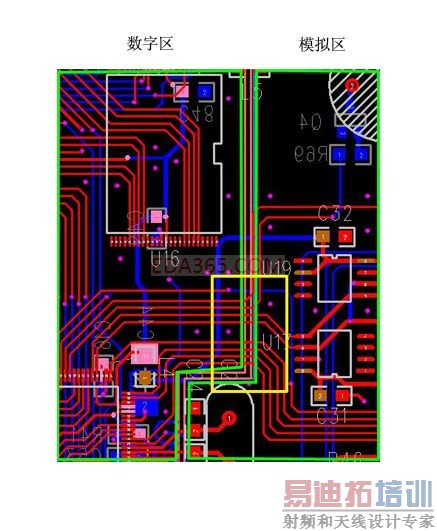

图中左侧绿色框中是数字区，右侧绿框式模拟区，图中黄色框是从数字区到模拟区的走线，请问，黄色框中的走线，这样走是不是就是属于跨分割走线？谢谢！
如果你的数字区和模拟区的地如绿框所示分割开， 那你这样走线就是跨分割走线
哦，非常感谢，如果这样跨分割的线非常多，该怎么办呢？
在分割走线下面走地线连接模拟地和数字地，使信号走线回路面积最小
哦，好的，谢谢楼上朋友
但是这样不就使得模拟地和数字地形成了多点连接了吗？
你说对了所以你应该尽量避免跨分割走线
布局的时候就要考虑走线的问题
就在此处相连，其他地方不要连
回kukulang：
因为这个板子很多器件的位置是固定的，所以布局被极大的限制，而且又是2层的板子，走线没法避免跨分割啊.....干脆不分数模地不知道行不行
回gnail092：没太懂你说的“此处”是哪里？“相连”是指数字地和模拟地相连吗？
你的模拟部分很少，要是模拟信号要求不严格，数字部分对模拟部分干扰在容忍范围内的话，不分数模地也可以
哦，好的，谢谢
不知4层板是否可以解决这个问题
跨分割一般都是指电源平面或者地平面而言的。
哦，这样啊，谢谢楼上朋友
