这颗晶振的割地很奇怪 望给理论分析

录入:edatop.com    点击:

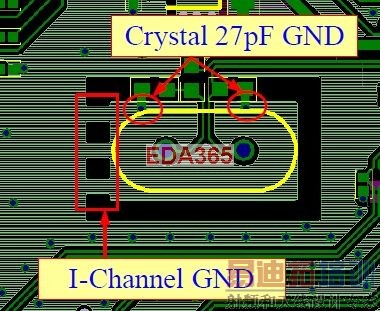

偶然看到一颗晶振的地处理,觉得很奇怪,而且有I-Channel GND这个概念出来,第一次 看见
高手现身说法吧
谢啦



不太懂,围观一下。

表层地的隔离吧,有点类似于单点接地,抗干扰用!

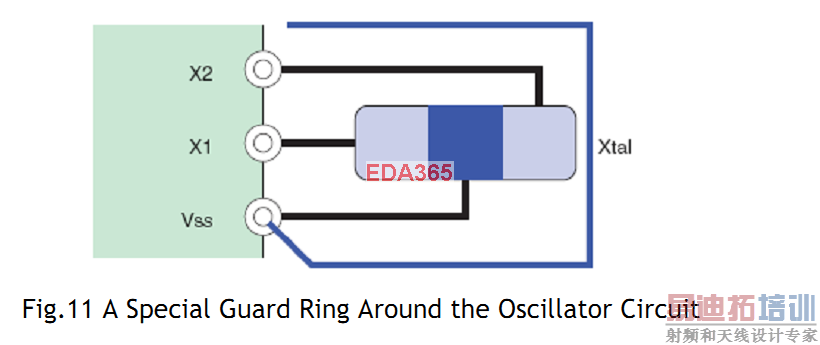

三星的MCU LAYOUT 指南中也是类似处理。

所以这种设计兄弟有没什么解释的呢?

隔离?那为什么还要再连接呢,这个也而且算是表层的多点连接吧
而且地层也是做跟top一样的处理,咋解释呢?

学习了

就是为了隔离噪声。
如果你有条件可以试试测试下。
我就测过。晶振不论是从电源还是从地端。都会向板子里辐射噪声的。、
这个处理方法和AD DA的地分割 然后地槽连接是一个道理。
只不过这里被分割的是干扰源。

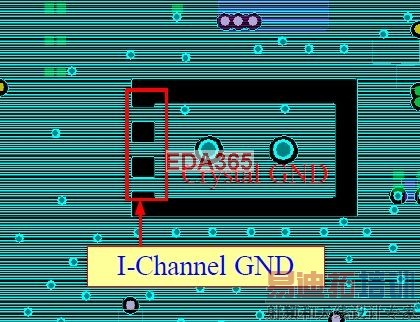

楼主,你说BOTTOM层也是同样的处理方式:这块我也疑惑中?也想知道真正的答案,呵呵!

做一个小岛通过那三根线连到系统地上面,防止晶体振荡的RF信号通过地进入其他的信号的回路,应该是这样吧

这个作用肯定是隔离的
但是有些还是无法理解啊

无法理解,那位高手知道给解释一下,

在晶振下铺地,抑制干扰,通过多个单点跟大地连接,可以起到滤波的作用,相当于电容的作用了

峰子

等待正解
