上传两幅数码相框的EMI测试数据大家来讨论一下应该从哪些方面来整改

录入:edatop.com    点击:
上传PCB文件的两面抓图你先看看吧!



平衡电容的容值是怎定的?
“在电源输入端加一个小共模,并在DC线上加一此扣”是啥意思?
还有就是“220欧姆磁珠”等这些选的值是如何定的呢?

[fly]
平衡电容具体选值要看你要改善的频段而定,我的机器主要是100到200MHZ所以我选的是102PF和104PF的电容。
第二点,主要是抑制60Mhz之前的频率点且从测试结果来看DC线在此频段辐射很严重。
[/fly]
220欧姆磁珠的磁珠是我机器能正常工作的极限。(主要是试验得的)

上传两幅数码相框的EMI测试数据大家来讨论一下应该从哪些方面来整改。(现在把整改方法和整改后的数据上传)



电源或者地噪声太大,从而抬高所有频谱.

怎么看出来的啊

是不是蓝色的频率幅度在红线之下就算过了emi关了?

应该是蓝色的频率幅度在红线之下就算过了某个EMC标准了
不明白这两幅图的幅度曲线怎么这么密集!

我是想让大家讨论一下具体整改措施,相互学习提高

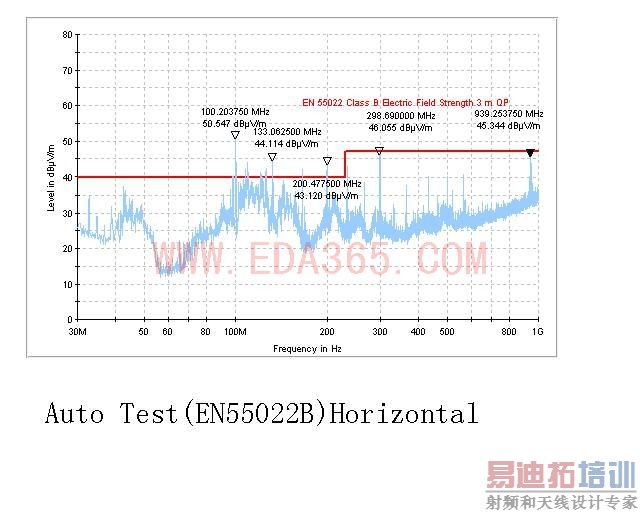

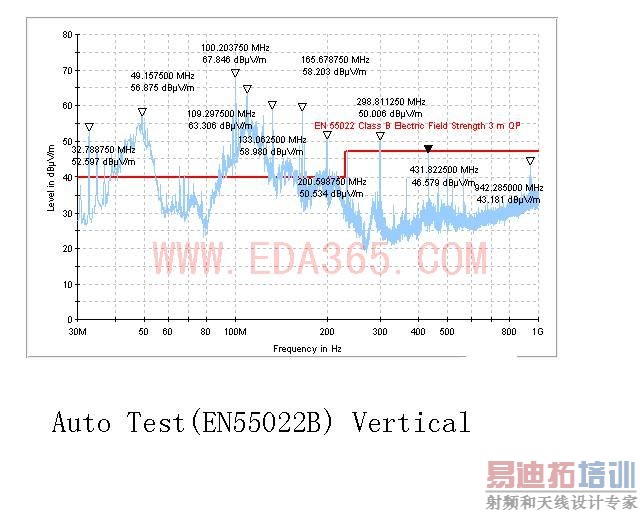

此图是用EN5022B标准测试的结果,

此机的SDRAM时钟会根据不同的任务作108-128MHZ 的微调,另外他的读卡器时钟和屏的时钟分别是22MHZ、30MHZ、DSP的晶体为27MHZ、RTC晶体是36.768KHZ

晶体怎么接法?
如果晶体是有2个到地的话
先接到磁珠,再到地

已经串了120欧姆磁株

1.鉴于此机器的测试数据底线不平滑且超高,先改善地回路。在大块地之间加平衡电容,并利用屏的铁皮做平衡大地把各支路的地都尽量与此相连。
2.鉴于此机器的测试数据垂直方向60MHZ之前有超标,在电源输入端加一个小共模,并在DC线上加一此扣。
3.对于单点在SDRAM时钟加220欧姆磁珠,读卡器时钟加600欧姆磁珠,屏时钟加330欧磁珠。
4.所有的电源隔离磁珠改为1500欧姆磁珠。

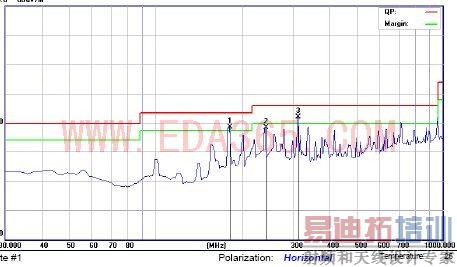

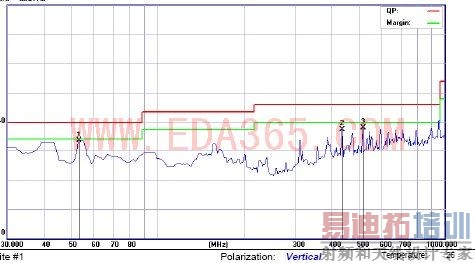

测试数据如下以通过认证。补充一下此机器最终做FCC认证。



學習了,沒有遇到過這么密集的曲線,樓主能否解釋一下,是地噪聲?原本的地是怎么椄的會出現這么大的輻射?
