PCb线距和耐压关系

录入:edatop.com    点击:
最近想知道线距和耐压的关系,查了很多资料没有太详细的解释。问问这里的大虾们,我看到的最多是1mm的线距一般可以耐压200V,不知道有更详细的解释吗?

如图示:



如果说在PCB板上面 输入电压最高70V的话,走线V+和GND之间距离应该多少?我看到过电池保护板子上面有控制IC,给它供电的电压为40V,但是VCC和GND两个管腿离得很近 距离0.3mm左右。有的人说0.5mm间距耐压100V没有问题,不知道斑竹有没有更好的答案?

顶一下 看看有人解答吗?

这个可以找找有关安规方面的文档看看(有时间的话我找到后放在这里)

这个挺有用噻

又学到新东西了

收下了!

一点小收获

工频内压1MM大概可以耐压1KV

好想知道哦

顶一下

INPUT AC230V (L-Earth) PCB CREAP 9.5mm
INPUT AC230V(L-N) PCB FEAP 1.5mm
RELAY OUTPUT AC230V PCB CREAP 5.5mm
Binary Output <50V PCB CREAP 0.1/0.5mm
AC/DC converter AC230V/DC24V PCB CREAP 5.5mm

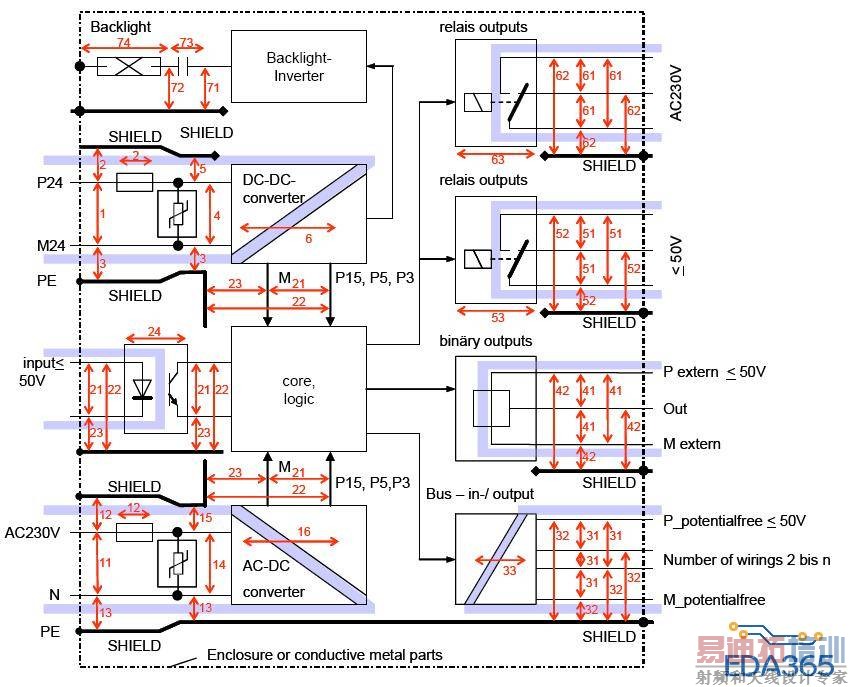

上两个相对专业的图。
