再次差模辐射公式中的面积是哪个？
录入：edatop.com 点击：
关于差模辐射的公式，看书很容易都查到，也没太注意里面的面积是指哪个？
我一直理解这个面积是：
驱动端信号电流发出，经互联线到达接收端，经过接收端的地在回到驱动端的地，但现在感觉好像不是这样的，是不是pcb表面两个IC之间的微带线构成的回路才是公式中所指的面积呢？
我上传个图片，希望各位帮我解惑，谢谢！
我一直理解这个面积是：
驱动端信号电流发出，经互联线到达接收端，经过接收端的地在回到驱动端的地，但现在感觉好像不是这样的，是不是pcb表面两个IC之间的微带线构成的回路才是公式中所指的面积呢？
我上传个图片，希望各位帮我解惑，谢谢！
这个面积是差模电流流过的面积，当有完整的参考平面时，返回电流会处于参考面相对信号的下（或上）端，形成面积很小，对于双层板返回电流一般都是从两个ic的相连参考地返回，面积较大。
呵呵，糊涂了！
是差模电流发出所构成的回路面积呢？还是发出和返回电流构成的面积呢？
3樓：
是差模电流发出所构成的回路面积呢？还是发出和返回电流构成的面积呢？
==> 用＂发出和返回电流构成的面积＂具體些。
你貼的圖是示意圖，比較形象一些，較好說明，但易被誤解。微帶線下方若有完整的參考面，則回電流就會在走線的下方，迴路面積就是＂微帶線長度 x正面走線層與參考面的高度＂。
呵呵，感谢楼上两位的参与及回复，
我明白了，谢谢！
再问一个关于共模辐射的问题：

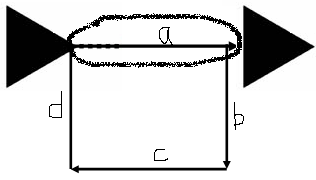

上传一个图片，图中abcd构成的环路，我们可以理解是差模辐射；
那a走线自己会不会也对外辐射，属不属于共模辐射呢?
因为接收端一般输入阻抗很高，可以开路等价看待，
那a走线不是也相当于从源端发出后，就经过了一段天线吗？
a是否辐射要看其回路了.....
接收端阻抗高时针对直流而言，相对信号阻抗不可能很高，很高的话就会收不到信号，无法完成功能。
所以有信号就定然有回流，如果信号真的传不过去，接收端是没有反应的， 那是能等效看成天线了
TO keysheha:
我知道PCB外接电缆会构成天线，形成共模辐射，那实际电路中的样子要怎么判断有没有共模辐射呢？
或者说要怎么知道有没有实际走线会形成天线呢？
keysheha分享下经验吧，谢谢！
呵呵，我很多方法都很山寨的乱七八糟的也比较多
下面这个pdf里面有很不错的EMC定位定性方法的介绍
希望能对你有所启发
EMC实用讲解.part01.rar
EMC实用讲解.part02.rar
EMC实用讲解.part03.rar
EMC实用讲解.part01.rar
EMC实用讲解.part02.rar
感谢keysheha共享资料，学习学习，呵呵！
感谢keysheha共享资料,介绍一些你的山寨的方法行不。
谢谢分享，蛮实用的
