多个信源并接一个负载
录入：edatop.com 点击：
利用总线模式把多个信源并接到一个负载上，当其他信源断开，只接靠近负载的一个信源时，是否会有什么情况发生？请教各位高手，希望能不吝赐教，谢谢！
怎么没有高手指教，是我没有说清楚问题吗？
RGB信号传输，PCB布线，75欧阻抗传输线
不知道我的理解对不对
一般的RGB75ohm都有22R的源端匹配电阻，输入端口阻抗50ohm，输出端口75ohm，传输线特征阻抗75ohm
----频域特性----

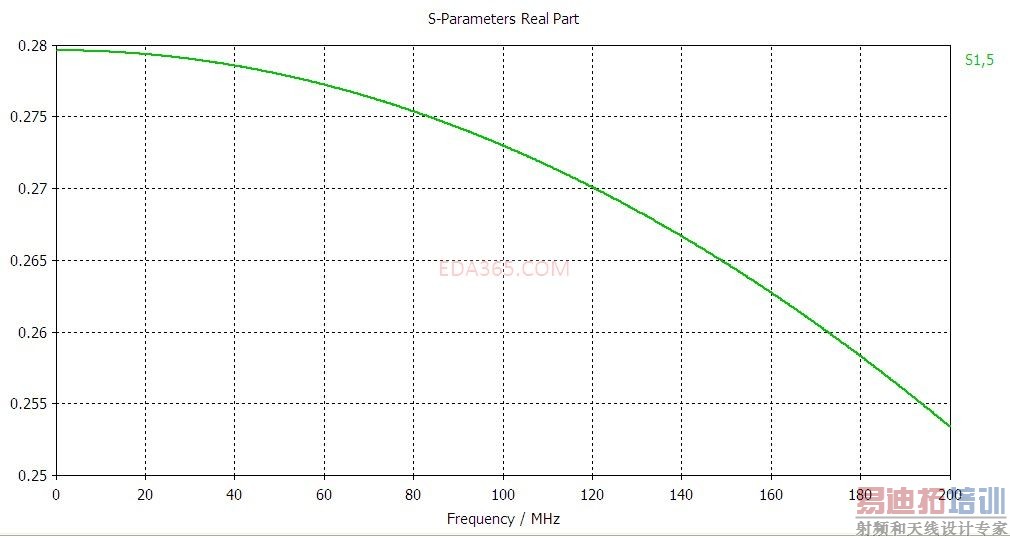

S参数
P1信号端口

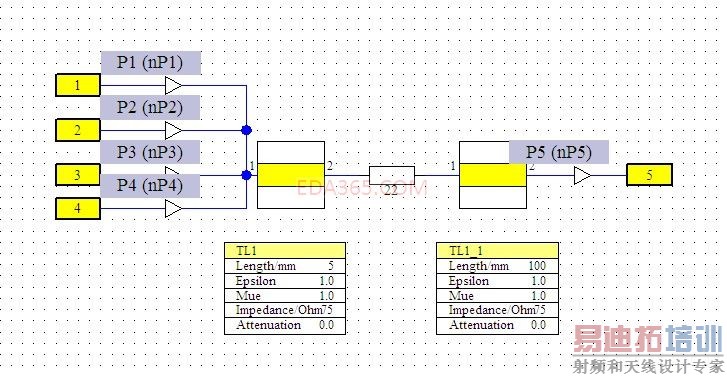

传输线
------------时域传输特性--------
模拟
数字

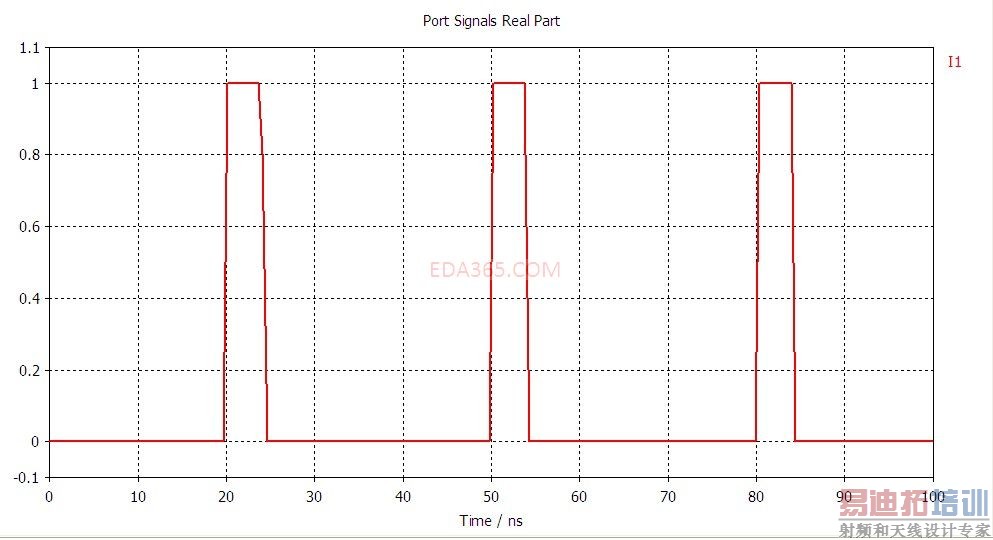

p1端口触发信号20ns，50ns，80ns触发（假设其他信号周期10ns）

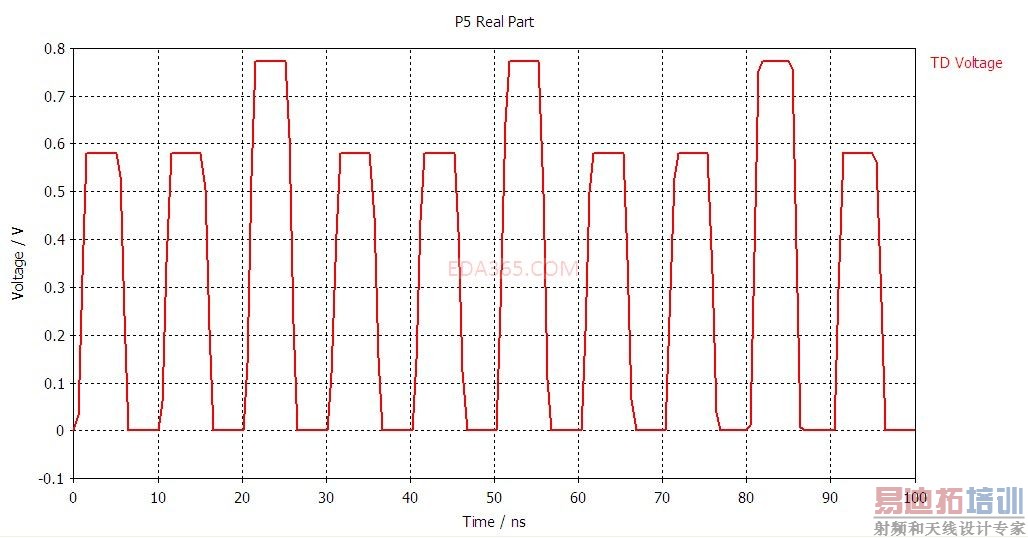

理想情况

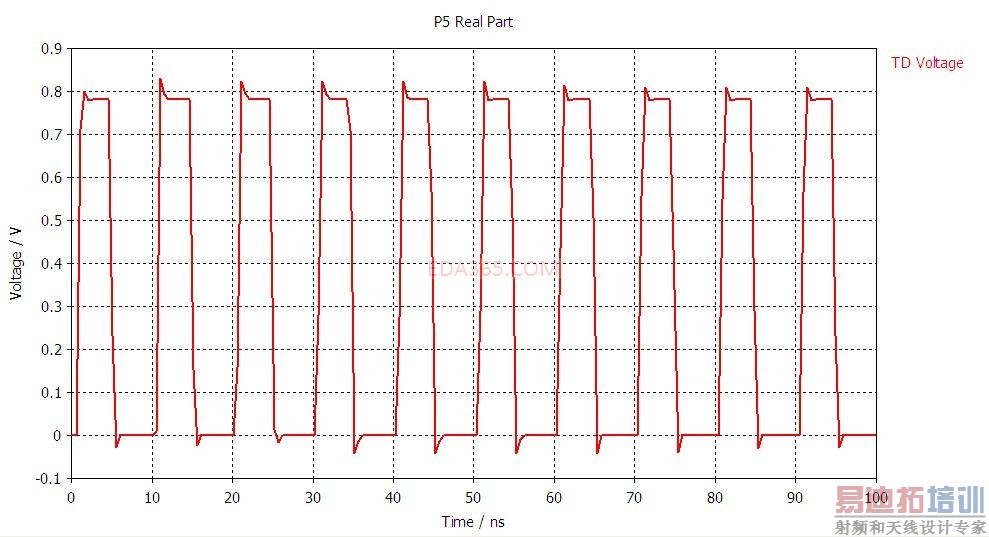

略不理想的传输结果

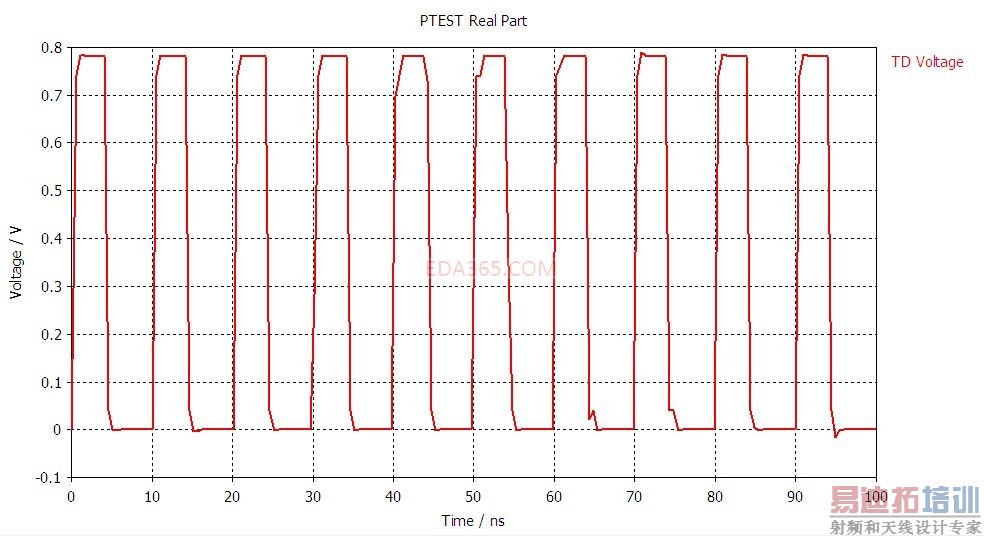

最后一张是电压叠加图片，应该是错误的我也懒的删了凑合着看吧
----
要说明一下，上面的情况是纯模拟，在实际情况下如果是模拟RGB信号问题不大
数字RGB的话可能出现很强烈的振铃（俺公司产品就是这样）从传输的角度来讲问题不大
但可能导致EMI
多谢楼上大侠指教
我使用线路板模拟实验了一下，好像效果不是很好
（我的原理和切换器差不多，就是多个机器共用一个显示）
显示有部分拖影现象，大侠可以指教，如何改善吗？
前仿真是建立在输入/输出的负载均为线性50ohm阻抗的基础上的，所以结果更趋向于SI分析（IC间通信），信号的传输问题不大
但在实际情况下，负载若是接到显示屏或其它电路，为非线性负载，所以你电路开关的瞬态会出现问题。关于负载是容性或感性这个我不是很懂视频电路，你可以考虑请教下达人，或网络自己搜点资料看看。
说实话 我现在还没搞懂你的是数字视频还是模拟视频
谢谢，我用的是模拟视频，数字控制
