PCB板上微带线的仿真?

录入:edatop.com    点击:
想请教一下有那些数值方法和EMC软件可以对微带线进行仿真研究,特别是为微带线不连续处的仿真研究?

你说的微带线就是指PCB线吧。

所谓的微带线就是在薄介质片上镀的金属薄层。微带线的原型是同轴线,为了便于传输功率(微带电路)或者辐射功率(微带天线),就变形成为微带线,因此微带线下的介质内电磁场是TEM波。

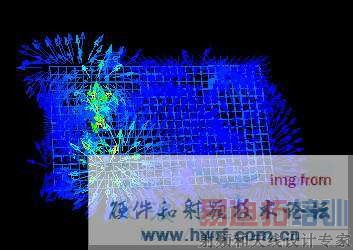

仿真这类结构对于任何一种方法都会是一个难点,这是因为这类结构会产生大量的网格,2000年的欧洲微波工程杂志发表的benchmark-Vivaldi天线就是这类结构,当然vivaldi天线的原理和微带天线完全不同,但是结构是相似的,对于数值计算也是相同的难度。计算这类结构,相对比较合适的方法我个人认为是有限元法和FDTD,楼主可以选用HFSS,SEMCAD或者CST去计算。

PCB线是微带线的一种。

感谢,如果自己利用matlab编写FDTD程序来仿真微带线是不是很难?我没什么基础,请指导?谢谢!

微带线和带状线有何区别

从pcb的角度简单的来说微带线是表面的布线
带状线是处于内层的走线
仿真的话cst2009可以,不过我用pcbmod
效果还可以,当然我仿得比较简单,现在还处于学习阶段

不敢苟同。
我的理解是微带线由于上下介质不同,不可能出现TEM模,取而代之的是TE和TM的混合模。带状线和微带线不同,上下都有地,应该有TEM模出现。

微带线和带状线是PCB布线中的两种方式,TEM模型也有很大的差别
微带线要考虑到下层介质的影响,但带状线要考虑上下两层介质的影响,并且带状线上下两层介质不同、厚度不同都会影响到磁场的衍射模式
两者对地的要求都比较高,最好能达到理想地的结果,那做出来的东西会很接近仿真计算出来的结果

微带线是指传输线只有单面有参考平面的,带状线是指传输线的两面都有参考平面
