有两个比较重要的问题,请大家指教

录入:edatop.com    点击:
请有经验的朋友指教:
有两个问题:1。仪表分两块板,电源板将电源和地以及外部信号通过导线连接到信号处理板,这里是不是对电源和信号来说存在地环路,因为连过去的地只是一根导线,而对信号处理板来说,这个导线也成了公共阻抗,如果信号处理板上既有模拟又有数字,是不是模拟信号因为这个导线而受到数字信号的共模干扰?
2。两块板通过六个接线柱与外壳固定并一起接地是不是有问题,要一点接地吗?我从书上还了解到两个接线柱之间的距离如果太小,还会形成偶级天线,我如果用上百兆高频干扰的话,通过计算,要使不形成偶极天线,那接线柱只能是一个了?
不知道我以上说得对不对,大家帮我指正一下。

怎么就没人答啊,谁能几句啊

我随便说胡说2句,仅供参考,

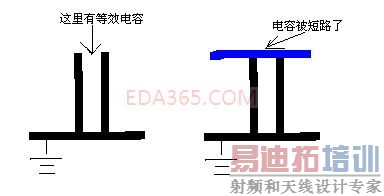

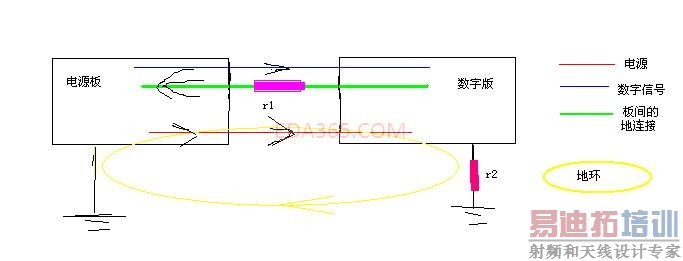

1.看你的意思信号是引入电源板 然后再通过电源板的端口进入核心板,如我画的略图(比较惨凑合着看)。首先说下地环路问题 ,当电源板和核心板之间有地相连,且他们又分别和其他地(比如通过螺钉和外壳)相连,那么相对于高频在连接存在阻抗的情况下(r22.关于偶极子的问题我也看过一点书 ,但还不是很了解,说说看法(看我第二张图)。当你的两个接线柱较近时,极间是空气,如果柱子比较长有存在微小的电势差的话会形成天线。但当其上覆盖了pcb后会影响两个极的性质(我认为是等效电容小了),那么天线就被破坏了,所以说只要金属柱两端都有地属性就不会成为效率很高的天线--类似于象形文字“王”短路为“田”。不要怕,管理好你的信号回路,放心接吧。
