基于仿真软件的系统EMC设计之工程实例

录入：edatop.com 点击：

通常，仿真软件对于EMC/EMI类问题工程问题的处理过程为“建模－>复现问题－>改进设计”。然而，EMC/EMI问题具有随机性和多变性的特点,因此，完整的“复现”一个实际工程中的EMC/EMI问题是很难做到。Ansoft提供的“自顶向下”的EMC解决方案可以轻松解决这个问题。如果你在汽车电子设计、开关电源设计、系统设计或者器件设计中正受到EMC/EMI类问题的困扰，本系列文章将通过工程实例分析，为你排忧解难。

Rockwell公司应用Ansoft设计流程对其一款开关电源设备进行的EMI设计

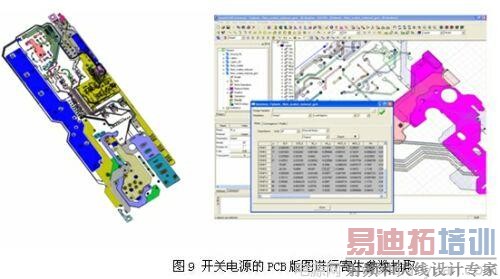

1.采用Q3D对开关电源的PCB版图进行寄生参数抽取。

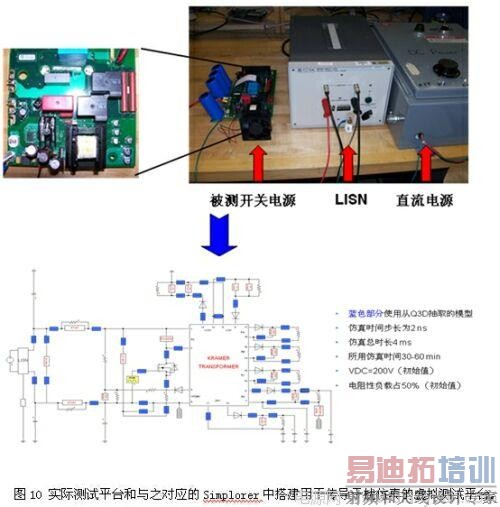

2.在Simplorer中搭建用于传导干扰仿真的虚拟测试平台。图10实物部分为实际测量开关电源传导发射时采用的电路，包括直流电源、线性阻抗稳定网络（LISN）和被测开关电源板。下方为在Simplorer中搭建的虚拟测试平台的原理图，其中蓝色部分采用的是Q3D中抽取的版图寄生参数模型。

3.图11（a）为经过Simplorer仿真得到的由LISN网络输出的共模与差模干扰电压的时域波形，图11（b）为经过FFT变换后得到的共模与差模EMI在150KHz～30MHz的频谱图，图11（c）为仿真结果与实测结果的对比，其中黑线为仿真结果，红线为实测结果，二者有很好的一致性。

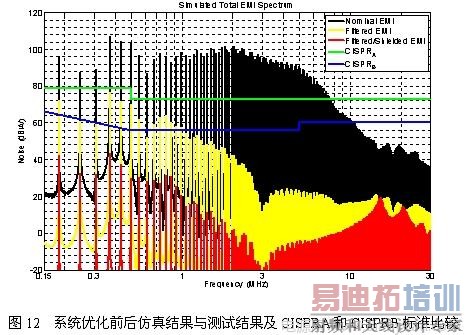

4.借助Simplorer仿真平台，设计人员可以在对器件原型加工测试前就对其性能进行充分的“what if”研究，在软件提供的虚拟测试平台上快速对自己的设计思路进行验证。图12为对初始设计进行改进后的传导EMI仿真结果，黑线为初始仿真结果，黄线为加EMI滤波后的仿真结果，红线为加EMI滤波及XFMR屏蔽后的传导EMI仿真结果，绿线和蓝线分别为CISPRA和CISPRB标准中对传导EMI的要求。
