教学用实验平台微波暗室简介

录入:edatop.com    点击:
一 用途

   主要用途是模拟自由空间,进行天线远、近场测试。具体地,用于本科生“微波技术”、“天线与传播”、“气象遥感”等课程的教学实验;毕业设计的实验;无线传感器在自由空间的网络实验。用于研究生“波导理论”、“微波工程设计”、“气象雷达设计”、“天线CAD设计”等课程的教学实验;课题研究实验。用于科研人员开展天线设计研究;开展高空气象传感器风洞试验研究;开展雷达等高频、超高频设备的射频试验研究;开展电子设备的电磁兼容研究。

二 管理制度

    微波暗室由专门人员进行日常管理;严格执行实验示范中心的实验室规章制度;校内、校外使用人员均必须预约登记;暗室仪器非常昂贵,使用人员必须培训后才可进行操作;每次微波暗室的使用都必须有管理人员在场;校外人员使用微波暗室需交纳一定的费用。

三 微波暗室结构和仪器

    微波暗室主体结构是8米 8米 17米,整体实验室结构参见图1-4所示。

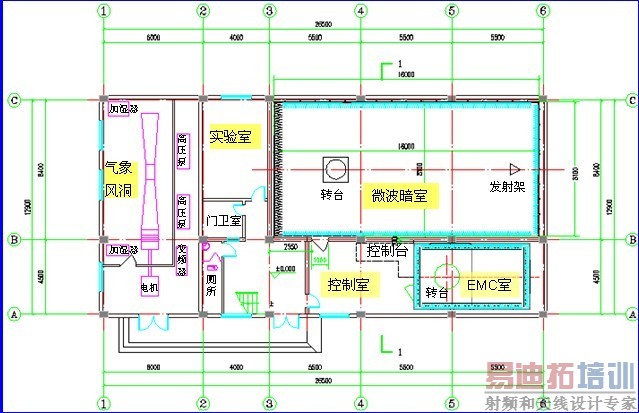

图1. 实验室配置

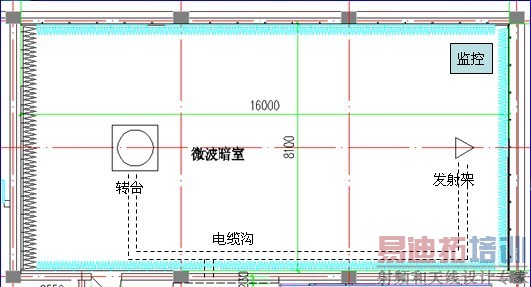

图2. 微波暗室

图3. 测试控制室

图4. 微波暗室
    微波暗室中主要使用的三大仪器设备(即矢量网络分析仪、信号源和频谱分析仪)均是美国安捷伦公司制造的,测量最高频率均达40GHz,具体参见图5-7所示。

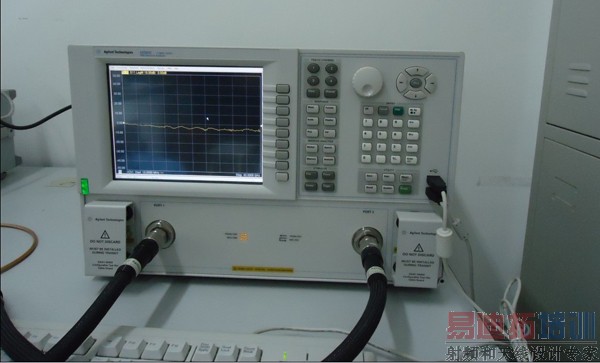

图5. 矢量网络分析仪(E8363C, 10 MHZ to 40 GHZ vector network analyzer)

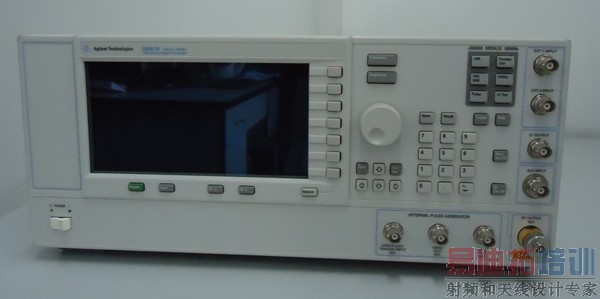

图6. 信号源(E8257D, Frequency range from 250 kHz to 40 GHz)

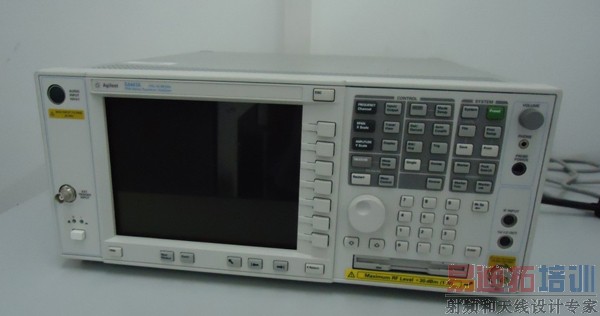

图7. 频谱分析仪(E4447A, PSA high-performance spectrum analyzer 3 Hz to 42.98 GHz)
