如何利用磁珠和电感解决EMI和EMC

录入:edatop.com    点击:

磁珠和电感在解决EMI和EMC方面的作用有什么区别,各有什么特点,是不是使用磁珠的效果会更好一点呢

磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰,还具有吸收静电脉冲的能力。磁珠是用来吸收超高频信号,象一些RF电路,PLL,振荡电路,含超高频存储器电路(DDRSDRAM,RAMBUS等)都需要在电源输入部分加磁珠,而电感是一种蓄能元件,用在LC振荡电路,中低频的滤波电路等,其应用频率范围很少超过50MHZ. 磁珠有很高的电阻率和磁导率,等效于电阻和电感串联,但电阻值和电感值都随频率变化。

磁珠的功能主要是消除存在于传输线结构(电路)中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分,直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射(EMI)。要消除这些不需要的信号能量,使用片式磁珠扮演高频电阻的角色(衰减器),该器件允许直流信号通过,而滤除交流信号。通常高频信号为30MHz以上,然而,低频信号也会受到片式磁珠的影响。磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。 他比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。

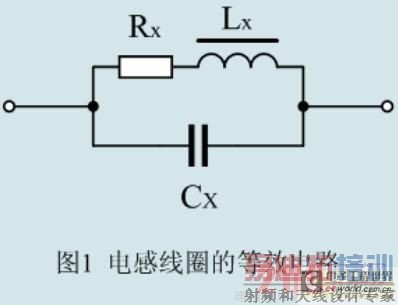

磁珠可等效成一个电感,但这个等效电感与电感线圈是有区别的,磁珠与电感线圈的最大区别就是,电感线圈有分布电容。因此,电感线圈就相当于一个电感与一个分布电容并联。如图1所示。图1中,LX为电感线圈的等效电感(理想电感),RX为线圈的等效电阻,CX为电感的分布电容。

电感器(电感线圈)和变压器均是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件,也是电子电路中常用的元器件之一,相关产品如共模滤波器等。当线圈中有电流通过时,线圈的周围就会产生磁场。当线圈中电流发生变化时,其周围的磁场也产生相应的变化,此变化的磁场可使线圈自身产生感应电动势(电动势用以表示有源元件理想电源的端电压),这就是自感。两个电感线圈相互靠近时,一个电感线圈的磁场变化将影响另一个电感线圈,这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度,利用此原理制成的元件叫做互感器。

理论上对传导干扰信号进行抑制,要求抑制电感的电感量越大越好,但对于电感线圈来说,电感量越大,则电感线圈的分布电容也越大,两者的作用将会互相抵消。

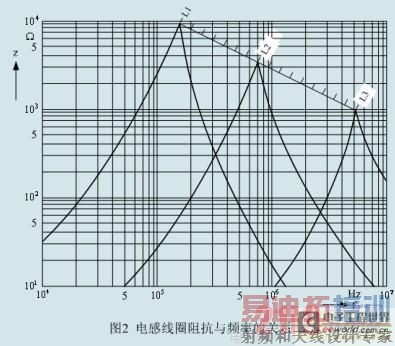

图2是普通电感线圈的阻抗与频率的关系图,由图中可以看出,电感线圈的阻抗开始的时候是随着频率升高而增大的,但当它的阻抗增大到最大值以后,阻抗反而随着频率升高而迅速下降,这是因为并联分布电容的作用。当阻抗增到最大值的地方,就是电感线圈的分布电容与等效电感产生并联谐振的地方。图中,L1 》 L2 》 L3,由此可知电感线圈的电感量越大,其谐振频率就越低。从图2中可以看出,如果要对频率为1MHz的干扰信号进行抑制,选用L1倒不如选用L3,因为L3的电感量要比L1小十几倍,因此L3的成本也要比L1低很多。

如果我们还要对抑制频率进一步提高,那么我们最后选用的电感线圈就只好是它的最小极限值,只有1圈或不到1圈了。磁珠,即穿心电感,就是一个匝数小于1圈的电感线圈。但穿心电感比单圈电感线圈的分布电容小好几倍到几十倍,因此,穿心电感比单圈电感线圈的工作频率更高。

穿心电感的电感量一般都比较小,大约在几微亨到几十微亨之间,电感量大小与穿心电感中导线的大小以及长度,还有磁珠的截面积都有关系,但与磁珠电感量关系最大的还要算磁珠的相对导磁率 。图3、图4是分别是指导线和穿心电感的原理图,计算穿心电感时,首先要计算一根圆截面直导线的电感,然后计算结果乘上磁珠相对导磁率 就可以求出穿心电感的电感量。

另外,当穿心电感的工作频率很高时,在磁珠体内还会产生涡流,这相当于穿心电感的导磁率要降低,此时,我们一般都使用有效导磁率 。有效导磁率 就是在某个工作频率之下,磁珠的相对导磁率。但由于磁珠的工作频率都只是一个范围,因此在实际应用中多用平均导磁率 。

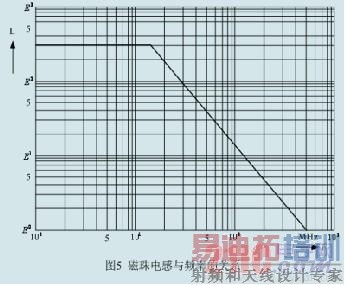

在低频时,一般磁珠的相对导磁率都很大(大于100),但在高频时其有效导磁率只有相对导磁率的几分之一,甚至几十分之一。因此,磁珠也有截止频率的问题,所谓截止频率,就是使磁珠的有效导磁率下降到接近1时的工作频率fc,此时磁珠已经失去一个电感的作用。一般磁珠的截止频率fc都在30~300MHz之间,截止频率的高低与磁珠的材料有关,一般导磁率越高的磁芯材料,其截止频率fc反而越低,因为低频磁芯材料涡流损耗比较大。使用者在进行电路设计的时候,可要求磁芯材料的提供商提供磁芯工作频率与有效导磁率 的测试数据,或穿心电感在不同工作频率之下的曲线图。图5是穿心电感的频率曲线图。

磁珠另一个用途就是用来做电磁屏蔽,它的电磁屏蔽效果比屏蔽线的屏蔽效果还要好,这是一般人不太注意的。其使用方法就是让一双导线从磁珠中间穿过,那么当有电流从双导线中流过时,其产生的磁场将大部份集中在磁珠体内,磁场不会再向外辐射;由于磁场在磁珠体内会产生涡流,涡流产生电力线的方向与导体表面电力线的方向正好相反,互相可以抵消,因此,磁珠对于电场同样有屏蔽作用,即:磁珠对导体中的电磁场有很强的屏蔽作用。

使用磁珠进行电磁屏蔽的优点是磁珠不用接地,可以免去屏蔽线要求接地的麻烦。用磁珠作为电磁屏蔽,对于双导线来说,还相当于在线路中接了一个共模抑制电感,对共模干扰信号有很强的抑制作用。

由此可知,电感线圈主要是用于对低频干扰信号进行EMI抑制,而磁珠主要是对高频干扰信号进行EMI抑制,因此,对一个频带很宽的干扰信号进行EMI抑制,必须同时采用多个不同性质的电感才会有效。另外,对共模传导干扰信号进行EMI抑制,还要注意抑制电感与Y电容的连接位置。Y电容和抑制电感尽量靠近电源的输入端,即电源插座的位置,并且高频电感要尽量靠近Y电容,而Y电容还要尽量靠近与大地连接的地线(三心电源线的地线),这对EMI抑制才有效。

附件:

1、圆截面直导线电感与穿芯电感的计算:

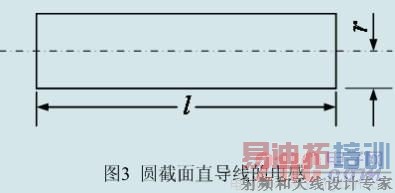

如图3所示圆截面直导线,其电感为:

  [H]          (1)

其中:

L:圆截面直导线的电感[H]

:导线长度[m]

r:导线半径[m]

  :真空导磁率,   [H/m]

【说明】这是在>> r的条件下的计算公式。当圆截面直导线的外部有磁珠时,简称磁珠,磁珠的电感是圆截面直导线的电感的倍,是磁芯的相对导磁率,为磁芯的导磁率,也称绝对导磁率,是一个无单位的常数,它很容易通过实际测量来求得。
