微波铁氧体材料的发展概况

录入:edatop.com    点击:

摘 要 :  对微波铁氧体多晶和单晶材料的近期发展概况 , 进行了综合评述并给出前景展望 。
关键词 :  多晶铁氧体 , 单晶铁氧体 , 铁氧体薄膜 , 铁磁共振性能应用

1 前言

微波铁氧体材料及器件在国防电子及卫星通讯和移动通信等方面有着广泛的应用 。 器件的工作原理主要是利用了材料磁导率的张量特性及铁磁共振效应 , 即在稳恒磁场H 及微波磁场h 的共同作用下磁化强度M 绕H 所作的旋进运动 。 所以 , 微波铁氧体材料和器件又称为旋磁材料和器件器件对旋磁材料的主要要求为铁磁共振线宽H 小 、 具有所要求的饱和磁化强度Ms 微波介电损耗tgd e 小、居里温度高Ms 的温度系数低,以及高功率临界场hc 高即自旋波线宽Hk 高等等旋磁材料主要包括:有石榴石型尖晶石型和六角晶系磁铅石型多晶和单晶铁氧体材料,经过半个世纪的研究与开发,世界各大国的旋磁材料已经相当成熟。美国Trans Teck 法国Thomson 日本TDK 等公司的有关产品,早在六七十年代就已定型俄罗斯Doman 公司的要晚一些,这些公司的有关产品目录代表了当前世界主流产品的性能。我国的旋磁材料研制工作起步稍晚,但在尖端技术需求的带动下也取得了长足的进步,一些研究工作已达国际先进水平。如小线宽材料在1979年就作到了H=112A/m[1] ,在损耗来源等方面的独到见解和理论模型[2,3]已引起国际学术界的关注。就研究深度和产品性能而言,国内要首推中国西南应用磁学研究所西磁所在批量化大规模生产方面 , 北京无线电测量研究所和南京电子技术研究所近年来已先行了一步 。 下面仅以西磁所产品为例就国内旋磁材料的现状作一简介和评述 。

2 微波铁氧体多晶材料

2.1 石榴石
复合钇铁石榴石YIGs 和复合钇钆石榴石YGdIGs 具有微波损耗铁磁 , 共振线宽小的优点在3cm 至米波段的微波铁氧体器件中有重要应用,西磁所对石榴石的离子代换及显微结构与工艺的关系等方面的深入研究,带来了其产品水平的先进性表1 列出了西磁所生产的石榴石多晶材料的性能 。

2.1.1. 小线宽材料
H 在0.8kA/m(10Oe)左右的旋磁材 。

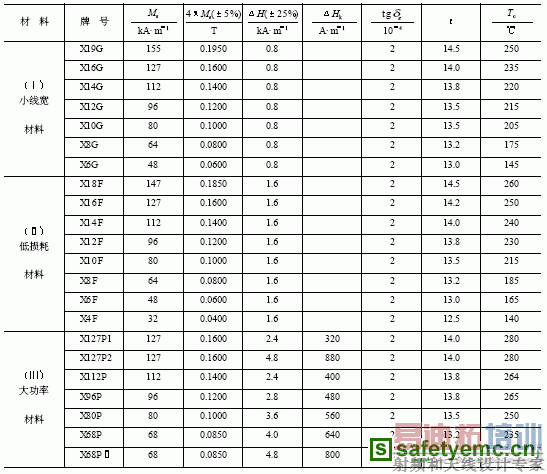

表1 石榴石多晶材料性能

料主要用于参放系统所需的超低损耗环行器隔离器,典型产品性能如表1 I 栏所列

2.1.2 低损耗石榴石材料
小型化低损耗环行器隔离器,大都采用这类材料其性能见表1 栏新一代手机中将备有表面贴装隔离器经Motorola 公司认定。世界上有三个厂家的有关产品符合其质量要求,可作为生产基地西磁所为其中之一所用材料即在这一系列 。
