设计家用电器电路控制板时的EMC问题解决方法

录入:edatop.com    点击:

       家电控制板的小体积,低成本决定了在线路中不会使用高成本的材料来解决其电磁干扰问题。家电控制板的干扰主要来自三大方面:一是控制板本身产生的干扰,二是来自负载的干扰,三是来自线路上的干扰。解决这些干扰可以分别采用不同的方案来达成。
  控制板自身的干扰

  1 控制板本身产生的干扰

  家电控制板中常用的继电器、可控硅以及高频时钟等,都可能成为小家电控制板的自身干扰源。对于以上干扰,可以从以下方面入手来解决:

    在继电器线圈增加续流二极管,消除断开线圈时产生的反电动势干扰。

    在继电器接点两端并接火花抑制电路(一般是RC串联电路,电阻一般选几千欧到几十千欧,电容选0.01μF,以减小电火花影响)。

    在电路板上每个IC上并接一个0.01~0.1μF高频电容,以减小IC对电源的影响。但应注意高频电容的布线,连线应靠近电源端并尽量粗短,否则,等于增大了电容的等效串联电阻,而这会影响滤波效果。

    布线时应避免90°折线,并尽量减少高频噪声发射。

    在可控硅两端并接RC抑制电路,减小可控硅产生的噪声(该噪声严重时可能会把可控硅击穿)。

    注意晶振布线。晶振与芯片引脚应尽量靠近,并用地线把时钟区隔离起来,晶振外壳要接地并固定。最好在能使用低速晶振的场合尽可能选用低速晶振。

    对电路板合理分区(如强、弱信号,数字、模拟信号)。尽可能把干扰源(如电机、继电器)与敏感元件(如单片机)远离。

    交流端用电感电容滤波:去掉高频低频干扰脉冲,VCC和GND之间接电解电容及瓷片电容,以去掉高、低频干扰信号。

  2 控制板本身的传导干扰

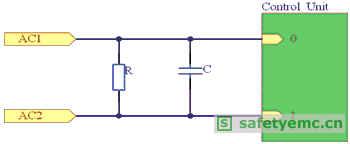

  为了防止控制板电路产生的传导干扰,可在电路的进入口(即AC两端)并接上一个电容C,图1所示是一个简单的电容抗扰电路连接图。图中的电容属于安全电容,但必须在该电容的两端并联一个安全电阻,以防止电源线拔插时电源线插头长时间带电。因为安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端所带的电压(或对地电位)应小于原来电压的30%。

设计家用电器电路控制板时的EMC解决方法

  图1 电容抗扰电路

  该电容必须经过安全检测部门认证过后才能使用。电容的耐压一般都标有安全认证标志和AC250V或AC275V字样,但其真正的直流耐压应达到2 000 V以上。而且在使用的时候,不要随便用AC250V或DC400V之类的电容来代用。

  抗扰电容一般都选用纹波电流比较大的聚脂薄膜安全电容,这种电容体积一般都很大,允许瞬间充放电的电流也很大,即内阻比较小。而普通电容纹波电流的指标一般都很小,动态内阻较大,因此,用普通电容代替安全电容,除了耐压条件不能满足以外,一般纹波电流指标也难以满足要求。
