开关电源纹波和噪声的解决方法
录入：edatop.com 点击：
开关电源（包括AC/DC转换器、DC/DC转换器、AC/DC模块和DC/DC模块）与线性电源相比较，最突出的优点是转换效率高，一般可达80%～85%，高的可达90%～97%；其次，开关电源采用高频变压器替代了笨重的工频变压器，不仅重量减轻，体积也减小了，因此应用范围越来越广。但开关电源的缺点是由于其开关管工作于高频开关状态，输出的纹波和噪声电压较大，一般为输出电压的1%左右（低的为输出电压的0.5%左右），最好产品的纹波和噪声电压也有几十mV；而线性电源的调整管工作于线性状态，无纹波电压，输出的噪声电压也较小，其单位是μV。
本文简单地介绍开关电源产生纹波和噪声的原因和测量方法、测量装置、测量标准及减小纹波和噪声的措施。
纹波和噪声产生的原因
开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。纹波是输出直流电压的波动，与开关电源的开关动作有关。每一个开、关过程，电能从输入端被“泵到”输出端，形成一个充电和放电的过程，从而造成输出电压的波动，波动频率与开关的频率相同。纹波电压是纹波的波峰与波谷之间的峰峰值，其大小与开关电源的输入电容和输出电容的容量及品质有关。
噪声的产生原因有两种，一种是开关电源自身产生的；另一种是外界电磁场的干扰（EMI），它能通过辐射进入开关电源或者通过电源线输入开关电源。
开关电源自身产生的噪声是一种高频的脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成，也称为开关噪声。噪声脉冲串的频率比开关频率高得多，噪声电压是其峰峰值。噪声电压的振幅很大程度上与开关电源的拓扑、电路中的寄生状态及PCB的设计有关。
利用示波器可以看到纹波和噪声的波形，如图1所示。纹波的频率与开关管频率相同，而噪声的频率是开关管的两倍。纹波电压的峰峰值和噪声电压的峰峰值之和就是纹波和噪声电压，其单位是mVp-p。
图1 纹波和噪声的波形
纹波和噪声的测量方法
纹波和噪声电压是开关电源的主要性能参数之一，因此如何精准测量是一个十分重要问题。目前测量纹波和噪声电压是利用宽频带示波器来测量的方法，它能精准地测出纹波和噪声电压值。
由于开关电源的品种繁多（有不同的拓扑、工作频率、输出功率、不同的技术要求等），但是各生产厂家都采用示波器测量法，仅测量装置上不完全相同，因此各厂对不同开关电源的测量都有自己的标准，即企业标准。

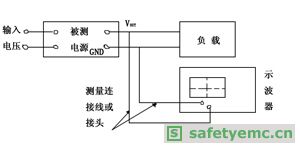

用示波器测量纹波和噪声的装置的框图如图2所示。它由被测开关电源、负载、示波器及测量连线组成。有的测量装置中还焊上电感或电容、电阻等元件。
图2 示波器测量框图
从图2来看，似乎与其他测波形电路没有什么区别，但实际上要求不同。测纹波和噪声电压的要求如下：
● 要防止环境的电磁场干扰（EMI）侵入，使输出的噪声电压不受EMI的影响；
● 要防止负载电路中可能产生的EMI干扰；
● 对小型开关型模块电源，由于内部无输出电容或输出电容较小，所以在测量时要加上适当的输出电容。
为满足第1条要求，测量连线应尽量短，并采用双绞线（消除共模噪声干扰）或同轴电缆；一般的示波器探头不能用，需用专用示波器探头；并且测量点应在电源输出端上，若测量点在负载上则会造成极大的测量误差。为满足第2点，负载应采用阻性假负载。
