传导发射,狠招不出,限值超标就是解决不了

录入:edatop.com    点击:

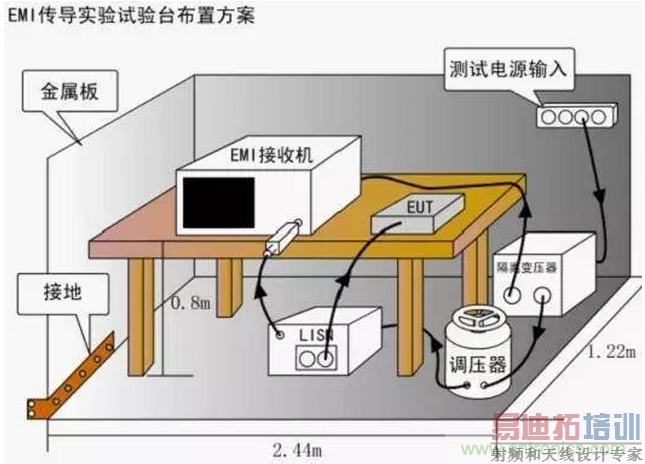

在EMC实验室中发射(Emission)按照测试方式来区分可被分为两个部分,辐射发射与传导发射(Radiated Emission and Conducted Emission)。辐射发射测试的空间中泄漏的电磁波, 传导发射测试是导体当中的电磁波。二者都是以dBuV/m为计量单位。

传导发射,狠招不出,限值超标就是解决不了

1.现象描述

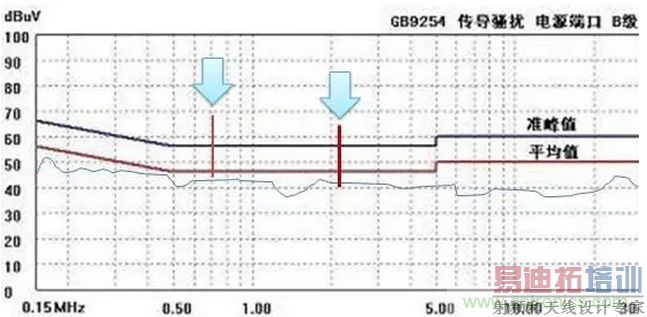

某小蓝牙音箱在进行GB9254 传导测试时,电源端口超标10dB,其超标频点为D类功放的700KHz的主波与三次谐波2100KHz。

传导发射,狠招不出,限值超标就是解决不了

2.原因分析

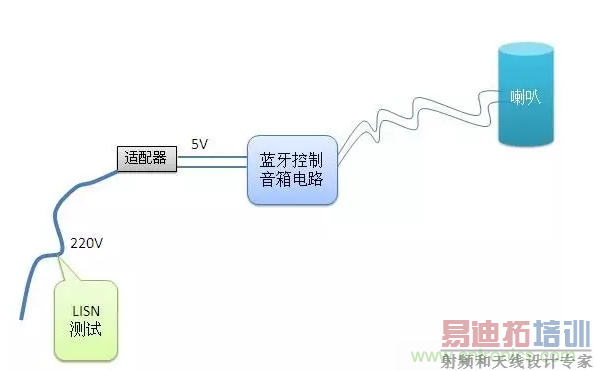

快速定位:通过近场电场与磁场量测,通过对比测试,发现只有当音箱在唱歌的时候传导才会超标,如果把功放拿掉,即使歌曲在播放,也不会超标了,因此骚扰源就是D类功放的喇叭的线上。

传导发射,狠招不出,限值超标就是解决不了

深入分析:通过在5V的线缆段上加再大的共模电感都解决不了问题,适配器是外购的,不能修改,不过在现场上即使修改也无济于事。最后,我们将共模电感加到喇叭线上,问题得到解决,当然共模电感(1~4mH)已经被改成成差模在用了,我们反接了一下,这时,音箱的声音变小了,但是没有失真。最后我们综合音量考虑,将电感量调低一个数量级,声音OK,传导OK。

3.整改方案

经过权衡,我们采用了在喇叭线上并联了100uH的电感两个,这样考虑滤波与本身性能问题。

随便说两句

音频的频率,基本在2KHz~20KHz,为什么要采用基波700KHz来做载波,让我们来看看它们是怎么结合在一起的,请看下图时域:

音频的载波与调制波同时到了喇叭的位置,由于耳朵只听幅度调制,因此可以去掉载波,但使用器件去掉载波的时候音频调制信号本身被衰减了,因此要权衡。
