产品ESD测试中,空气放电机器容易死机怎么破?

录入:edatop.com    点击:

电磁兼容所要研究的内容涉及广泛,它从EMC三要素出发,以国际标准组织研究并出具标准及方法,以第三方实验室模拟测试为评估,以实际应用现场与最终裁判,涵盖了物理,化学,环境,材料,电子学,工业工程,测量等自然科学与工程科学。



对于企业产品EMC设计来说,当项目工程设计中遇到EMC问题时,我们总会用不同方法去解决,成本与方案很多时候都大为不同,其主要原因为每种EMC问题所体现的特征都大不一样,因此所对应的方案与策略也不尽相同。



本文避重就轻,由EMC的点,来折射出EMC的面与体,我们选择了材料与器件的EMC要点出发,深入地阐述电介质的特点及应用。

【现象描述】



某项目在进行ESD测试当中,当静电枪靠近塑胶机器浮地产品的外壳进行空气放电时12KV,机器容易死机,重启或者VDD损坏。

产品ESD测试中,空气放电机器容易死机怎么破?

【原因分析】

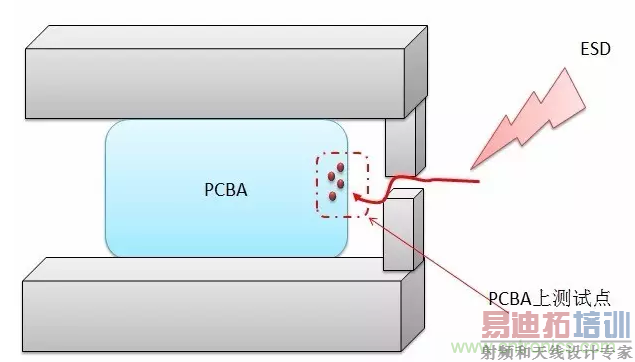

快速定位:通过拆机分析,我们发现ESD路径为从外部静电枪开始,经过塑料外壳上下的间隙,再打到PCBA上去,将PCBA上的软件系统及硬件系统打挂,造成各种ESD失效现象。



深入分析:使用透明胶将如图所示的PCBA上的裸露的测试点包住,在几台机器上都验证15KV OK;联合结构工程师计算一下外壳到PCBA的爬电距离为5mm,爬电距离明显不够,通过将静电枪与PCBA的爬电距离拉远至10mm,即使不采用任何措施,15KV也是OK了。考虑到项目结构,生产,可靠性等因素,我们采取了另外一种方式,将旁边的走线铺上白油或者绿油,测试依然OK。

【整改方案】



考虑到爬电距离不能改变,对于已经生产的产品,可使用粘性较强的美工胶纸粘贴在PCBA上或直接喷绿油盖住测试点,对于之后的改版升级,建议直接将测试点挪到PCBA中央,并在PCBA板边露GND铜。

随便说两句



本案例中利用了电容的两极原理,中间介质若没被击穿,那就是“场”的原理,如果被击穿,那就是“路”的原理。



电容被击穿,介质不再绝缘,成为导体,变成电路的导线;介质没被击穿,介质还是绝缘,电容还是电容,中间是电场。

产品ESD测试中,空气放电机器容易死机怎么破?
