静电防护直接动手，设计与整改相辅相成！
录入：edatop.com 点击：
【导语】用静电枪对插入到磁头的带铜箔的卡片，4KV大概率出现死机。其实低压工作电子产品在实际客户使用过程中面临着频繁的ESD放电危害，本文用一个实验的方式对低压产品在实际ESD测试中出现的故障，进行有力的阐述。

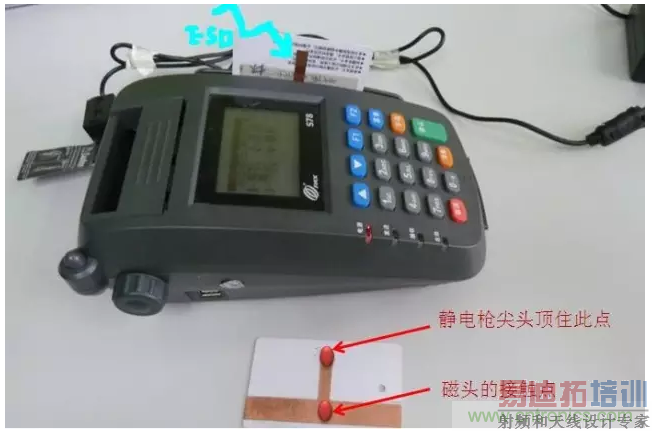

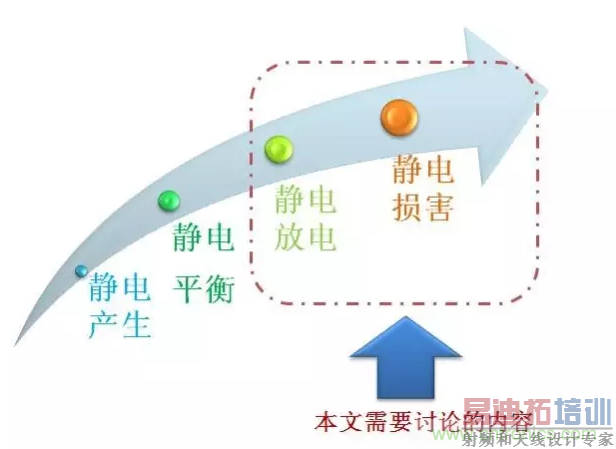

本实验采用一张同样大小的磁条卡，贴上铜皮后，模拟用户在使用过程中的静电产生与静电发电的实际现象。静电枪直接通过贴在磁条卡上的铜皮直接对磁头放电。
【现象描述】
用静电枪对插入到磁头的带铜箔的卡片，4KV大概率出现死机。
【原因分析】
通过拆机分析，ESD能量从静电枪出发经铜箔传至磁头，再经过寄生参数传至磁头导轨，再对整机系统进行干扰，经过对比分析，将下图中蓝色框所指的线缆拔掉就可以解决问题，将线缆放倒在PCB上用美工胶纸固定也可以解决问题；为此，我们需要找到排线中的ESD敏感信号，经对比发现有其中两根信号BOOT比较弱，经加TVS已经也可以解决问题。
【整改方案】
综合考虑到生产与成本，我们不需改版，即将板间排线用美工胶纸固定在SAM板即可解决问题。因此，我们采取加美工胶纸的方式。
随便说两句
在设计过程中，就应该要尽量减少静电空中耦合，如直接把板间排线改成板间连接器，并把连接器远离ESD产生区域，放置另外一边，岂不乐哉！
假使这排线没法移动，而且因为装配问题而必须防止这里，那么在设计之初就应该增加对板间敏感信号的滤波处理！~
