如何为电磁屏蔽保护选对导电橡胶材料?

录入:edatop.com    点击:

电磁屏蔽材料作为保证产品安全性能的核心部件,需要选择性价比高的产品,莱尔德科技是世界领先的电磁屏蔽产品供应商,可以提供由专业设计供应的电磁干扰屏蔽产品,拥有全球领先的产品和服务,为客户定制的产品已广泛应用于电子行业的各方面,以下介绍一种环境密封和EMI屏蔽的理想材料——导电橡胶。

导电橡胶是基于分散颗粒在橡胶体、或者定向线在固体橡胶或者海绵橡胶体、或者浸渍线网屏或者金属网制造。它们生产高导电率且富有弹性的垫片材料,适用于EMI密封以及压力、环境密封等。导电橡胶用于电子产品外壳,防止电磁干扰。通常防护系统有金属外壳和盖子及夹在它们中间的导电垫片组成。这些垫片的主要功能是为外壳和盖板之间提供电路导通,以满足接地和EMI防护要求,同时防止液体入侵到内部电子零件。

选择合适的导电橡胶,需要注重以下指标:橡胶填充物、体电阻、屏蔽性能、密度、硬度、压缩率、工作温度,其中橡胶填充物是材料特性,体电阻和屏蔽性能是电气特性,密度、硬度、压缩率和工作温度是物理特性。

体电阻和屏蔽性能是导电橡胶作为电磁屏蔽材料的核心指标,体电阻越低、屏蔽特性越高,电磁屏蔽的效果就越好;压缩率和工作温度主要影响使用寿命,低温和高温都会影响橡胶的属性,工作温度范围越宽导电橡胶工作寿命越长。

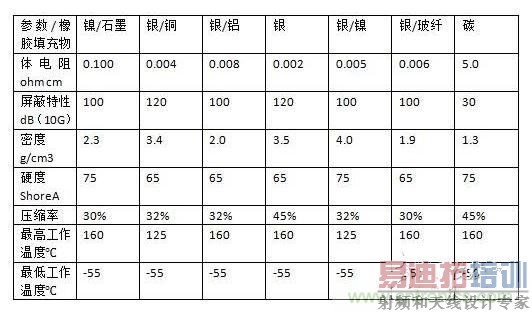

以下是莱尔德科技导电橡胶的主要产品分类:

表中可以看出掺杂银的导电橡胶性能最好,从性价比方面考虑掺杂银/镍、镍/石墨的导电橡胶比较适用于普通的电子设备产品,掺杂银的导电橡胶适用于对电磁屏蔽效果敏感的高端电子产品。
