详解村田产品ESD保护装置的构造和原理
录入：edatop.com 点击：
陶瓷基体

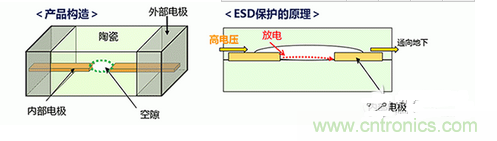

村田提供的陶瓷基体ESD保护装置使用被称为「电极间放电方式」的机理。这个产品的内部电极是反向构造，通常是绝缘状态，施加高电压时，内部电极间产生放电，电流流入地下。产品的特性受内部电极间的距离和材料等控制。与电压可变阻抗方式的抑制型相比，端子间静电容量小，具有优良的循环耐性，主要用于智能手机的天线和高速数据通信线。
导体基体

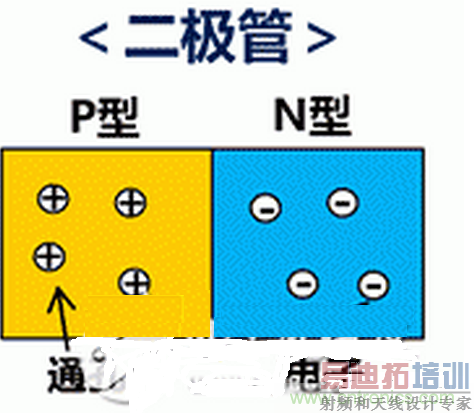

半导体基体的ESD保护装置使用被称为齐纳二极管方式的机理。二极管是P型半导体（电子不足的状态）和N型半导体（电子有余量的状态）的结合物。
二极管在P型半导体侧连接正极（正向偏压），电子受正极吸引，通孔受负极吸引，因此电流流入。另一方面，在N型半导体侧连接正极（反向偏压），电子受正极吸引，通孔受负极吸引，P型半导体和N型半导体之间产生空隙层，电流无法流入。

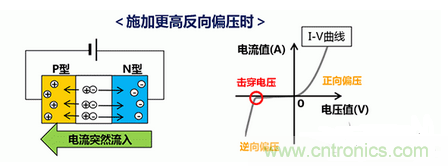

但是，施加更高的反向偏压时，在空隙层共同结合的电子被切断，与其他电子的冲突不断循环，电流突然流入。将这个突然流入的电流产生的电压称为击穿电压。
硅材料的ESD保护装置利用了这个二极管的技术，施加大于击穿电压的过电压（ESD），电流流入地下。与陶瓷基体的产品相比，端子间的容量变大，具有更好地ESD保护性能。
结语

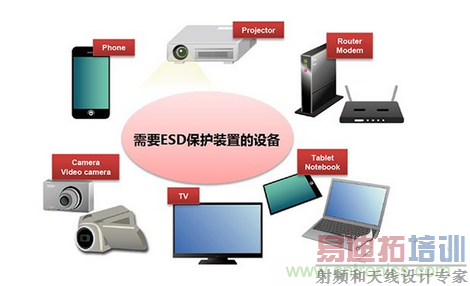

即使只是说我们身边存在的电子设备、电气设备，需要ESD保护装置的地方也有很多，使用合适的ESD对策与产品的稳定息息相关。村田的ESD保护装置具有高性能、高可靠性，提供能够符合各种设备·用途的丰富产品阵容。
