共模电感使用过程中出现的问题讲解
录入：edatop.com 点击：

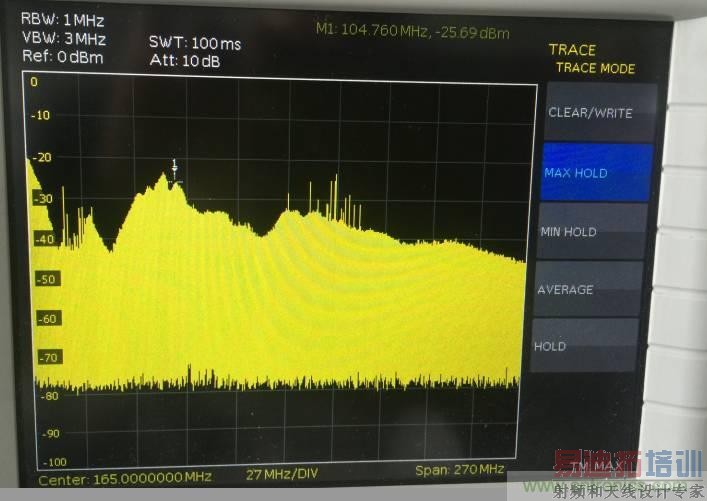

（30M-300MHZ存在多个包络）
处理措施：

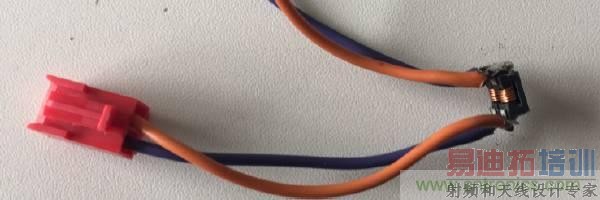

针对问题点，我们在差动放大IC输出引线处串接700Ω共模电感，串接共模电感后测试通过。串接线如下图。

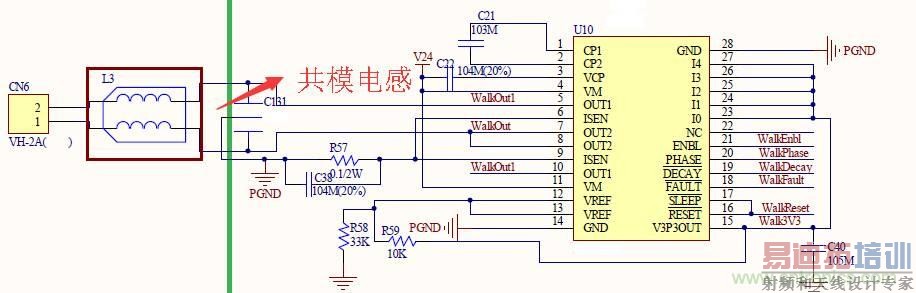

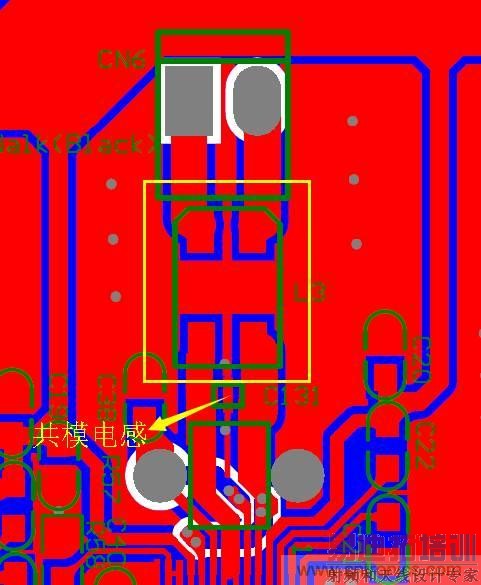

于是客户将共模电感画到主板电路里面，原理图和pcb如下图
改版后测试发现，该款电子产品辐射并没有多大改善，30M-300MHZ频段超标依然严重，共模电感接到板上与串在线缆上效果相差巨大。分析发现共模电感画板走线存在问题。问题总结如下：
经过共模电感后走线存在明显问题，滤波前后走线存在相互串扰的可能。
(滤波前后走线交叉走线，存在相互串扰的可能。滤波器的输入输出引线应拉开距离，严禁并行走线和交叉走线。)
从新画板后PCB如下：
（滤波输入输出走线相互隔开）
改版样机通过测试，滤波效果得到很大改善。使用滤波器的过程中需注意滤波前后走线是否合理，不合理的走线往往会让滤波效果大打折扣。
以上内容转载自韬略科技。
