基于无线模块的参考设计接口静电防护

录入:edatop.com    点击:

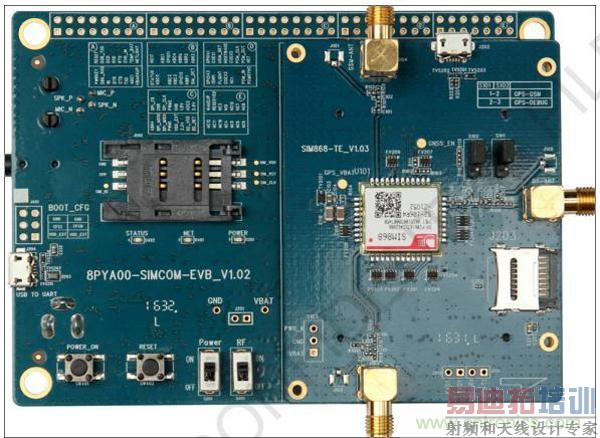

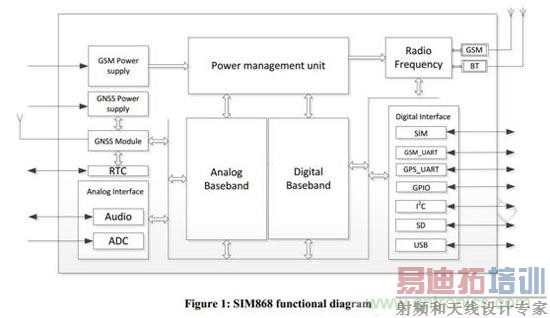

首先看到这个模块的功能框图,虽然个头很小,但是功能却非常强大,所以对周边参考设计电路也比较周全。

规格书也详细说明了通信接口必须考虑静电ESD放电,接下来看各接口推荐保护电路。

SIM 卡接口2个

GSM/GNSS天线接口

Audio 接口包含麦克和扬声器

SD 卡接口

USB 接口

通用串口

I2C 接口

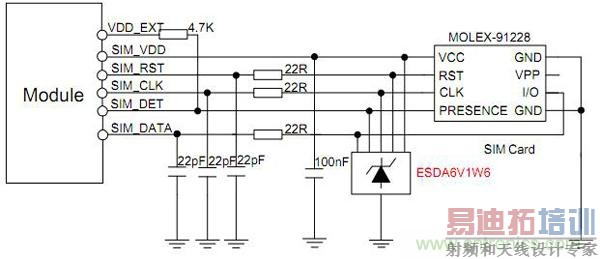

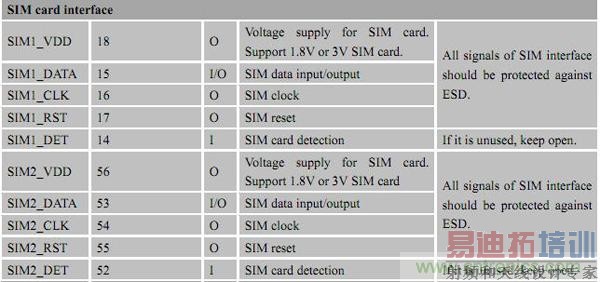

1、SIM卡静电保护

这个模块集成2个SIM卡,所以推荐一种器件能同时保护6路信号的集成ESD器件。

ESDA6V1W6 是SOT-363  5V 同时保护5路信号的低容值ESD器件,由于信号接口集中,所以比分立器件使用更加便于布置。

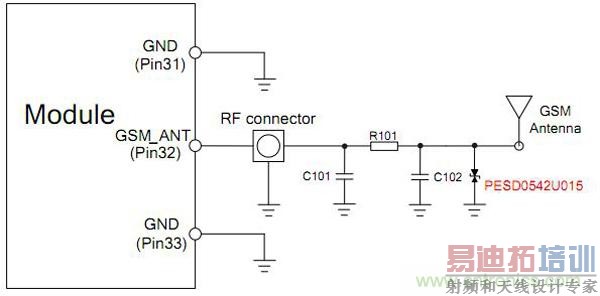

2、GSM天线静电保护

对于天线的高频信号保护,可以采用0402或0201的超低电容 ESD器件PESD0542U015,可以节约布板空间,且因为0.05PF的电容,可以保证高频、高速信号的完整传输。

3、SPEAKER扬声器静电保护

对于扬声器的静电保护,可以采用0402或0201的超低电容 ESD器件PESD0542U015,可以节约布板空间,且因为0.05PF的电容,可以保证此模拟信号的完整传输。

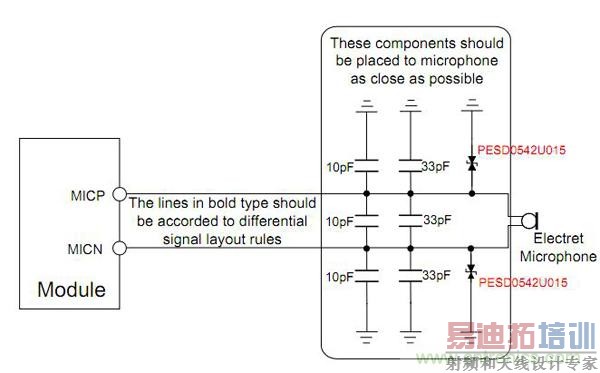

4、Microphone静电保护

Microphone和扬声器的应用类似,采用PESD0542U015

5、SD卡静电保护

SD卡重点保护data数据线和CLK,要确保选择的ESD器件是低容值和小封装的产品:LC0504F SOT-563

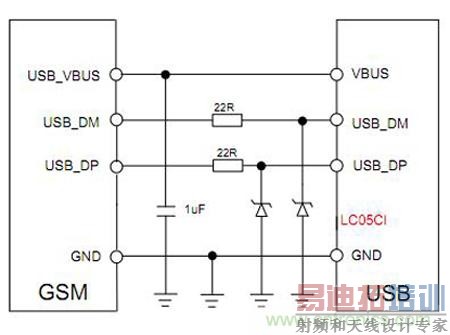

6、USB静电保护

此模块USB经常用来配置数据,插拔容易被静电损坏,本方案可以采用分立器件或者集成器件,但要确保选择的器件结电容小于3PF。

LC05CI  SOD-323   5V 单路   Cj=1pf

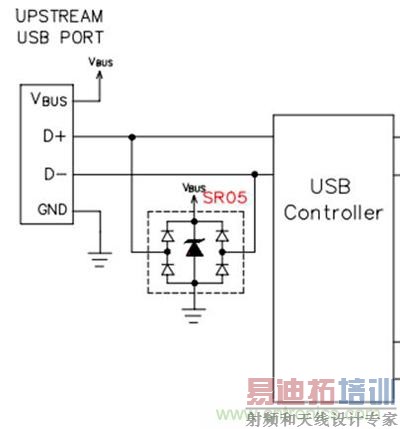

SR05    SOT-143   5V 多路   Cj=1pf

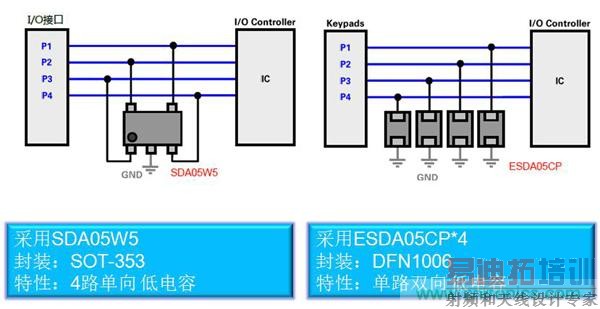

7、GPIO静电保护

对于普通的IO口的静电防护,因为其速率较低,采用普通的TVS器件即可满足8KV的防护需求。

结语:模块虽小,接口众多,静电威胁无处不在,但是针对各接口的特性,设计不同的静电保护方案,选择合适的ESD器件,可以花较少的成本完成功能、可靠性、EMC测试的各方面需求,雷卯致力于从客户应用端解决问题,不但为客户提供各种EMC方案,同时也为PCB的设计提供各种新思路,新案例。
