汽车电子e-Mark认证测试介绍之瞬态传导测试

录入:edatop.com    点击:

我们在以往的文章中以车载DVD播放器为例介绍了 汽车电子的辐射骚扰测试,本期我们将继续以DVD播放器为例谈谈 汽车电子EMC测试中的 瞬态传导测试。实例分析:

产品名称:车载DVD播放器

产品功能描述:DVD播放功能,FM/AM接收功能,USB Host功能

工作电压:12V DC

认证标准:2004/104/EC(ISO 7637-2)

测试端口:DC 电源线

实验等级:Ⅲ测试具体要求:

波形1:模拟了电源从感性负载断开时,与感性负载并联的被测件上所产生的瞬态脉冲



(实验脉冲)



(脉冲参数) 脉冲2a 和2b:脉冲2a 模拟由于线束电感的原因,使与DUT 并联的装置内电流突然中断引起的瞬态现象;脉冲2b 模拟直流电机充当发电机,点火开关断开时的瞬态现象



(实验脉冲2a)

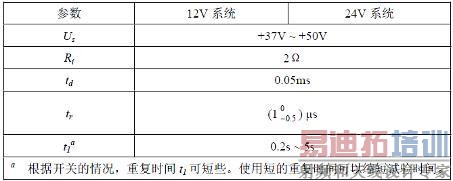

(脉冲参数2a)



(实验脉冲2b)

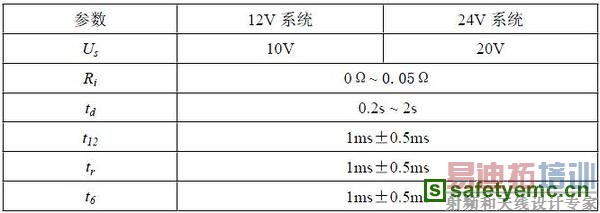

(脉冲参数2b) 试验脉冲3a和3b: 这些试验 脉冲模拟由开关过程引起的瞬态现象。这些瞬态现象的特性受线束的分布电容和分布电感的影响.

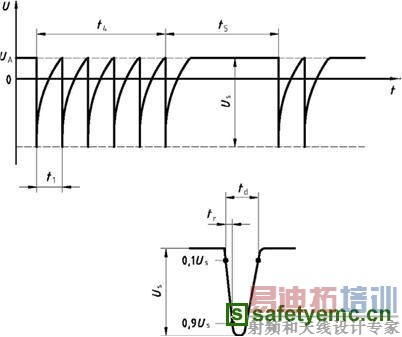

(实验脉冲3a)

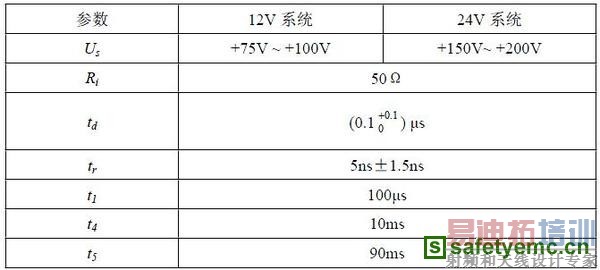

  (脉冲参数3a)

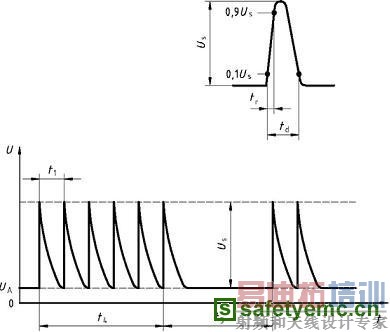

(实验脉冲3b)

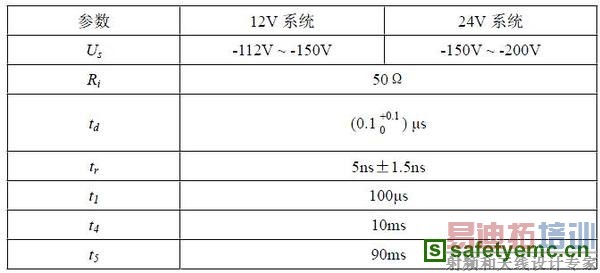

(脉冲参数3b) 试验脉冲4:试验脉冲4 模拟内燃机的起动电机电路通电时产生的电源电压的降低,不包括起动时的尖峰电压

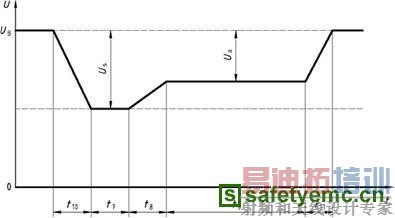

(实验脉冲4)

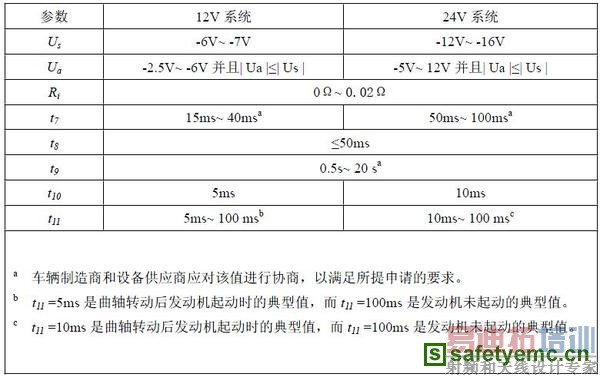

(脉冲参数4)实验布局图:

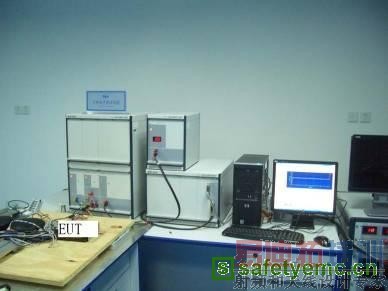

(测试设置照片)测试模式:

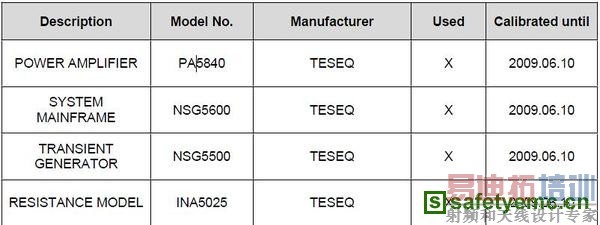

所有的脉冲测试都将分为3种模式:1. DVD播放模式 2. USB Host模式 3. FM/AM模式测试设备介绍:



  以上就是以车载DVD播放器为实际案例对汽车电子产品e-Mark认证测试中瞬态传导测试内容的一个具体分析和阐释。
