浅谈手机辐射骚扰抗度测试及整改方法
录入：edatop.com 点击：
近年来，随着人们生活水平的提高和信息技术的飞速发展，广大消费者对手机性能的要求也越来越高。因此，对于手机制造商以及设计公司来说，只有不断提升手机的性能水平，才能满足日益增长的市场需求。
提高手机的性能水平，我们就必须关注手机的测试中，一项重要的测试项目：辐射骚扰抗扰度测试（RS）。辐射骚扰抗扰度测试（RS）的测试目的是检验手机抗外界辐射骚扰的能力，从而提高手机应对外界骚扰的能力，使手机更加稳定的工作。在手机的CE标准（EN301 489-1和EN301 489-7）和国家进网的标准（YD-1032）中，对辐射骚扰抗扰度测试（RS）都是极为严格的。在这里我们将对手机辐射骚扰抗扰度测试（RS）及测试中的一些整改措施做如下介绍：
（一）试验方法和等级：
表1 试验等级
| 等级 | 试验场强 V/m |
| 1 | 1 |
| 2 | 3 |
| 3 | 10 |
| X | 特定 |
注：X是一个开放等级
1）手机RS测试的试验等级一般为表1中等级2，即场强3V/M。作为试验设备，要用1KHz的正弦波对未调制信号进行80%的条幅调制来模拟实际情况。
2）频率扫描步长应为瞬时频率的1%。
3）试验应在80MHZ-1GHZ整个频率范围内进行，但发信机，收信机或作为收发信机一部分的收信机的免测频段除外。
4）实验时，手机应放置于一个0.8M高的绝缘试验台上。
5）如果受试设备的进、出线没有规定，则使用非屏蔽平行导线。从受试设备引出的连线暴露在电磁场中的距离为1M。
6）受试设备的连线应平行于均匀域布置，以使其处于较敏感的位置。
（二）性能判据：
试验时，应建立并保持通信连接。如果收信机或作为收发信机一部分的收信机在离散频率点的相应是窄带相应，那么此相应忽略不计。试验频率应记录在报告中
1) 对EUT，当通过一个CF为1KHZ，BW为200HZ的音频BPF测量是，上行和下行语音输出电平应至少比记录的参考电平低35dB。试验后，EUT应正常工作，没有用户控制功能的丧失或存储数据的丢失，并且保持通信连接。
2) 试验时,EUT下行链路的RXQUAL的值应不超过3. 空闲模式下也要进行测试。
以上是相关的标准要求，但是为了提供手机的性能一些大的手机生产厂商把测试等级加强，如诺基亚把试验等级为场强提高到10V/M，并且试验频率在80MHZ-2GHZ的范围内进行。这就提高了手机的性能，加强了客户对诺基亚的信任。
（三）容易出现的问题：
1）手机在测试过成中出现断话，只有重新建立通话才能测试。（如果此问题反复出现说明手机设计有比较严重的问题，一般需要更改手机内部的电路板）
2）上行和下行语音输出电平超出记录的参考电平35dB。
3）下行链路的RXQUAL的值超过3。
（四）整改方法：
辐射骚扰抗扰度测试（RS）的测试除了和手机本身有很大关系外，和充电器及电池也有很大关系。因为骚扰信号可能通过充电器和电池耦合到手机的内部从而影响手机的性能。整改方法如下：

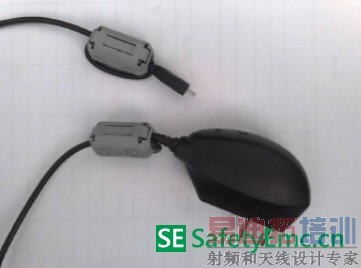

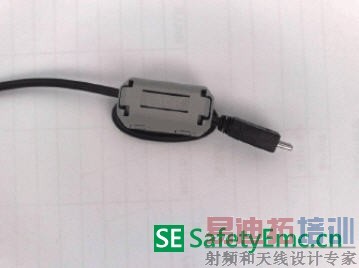

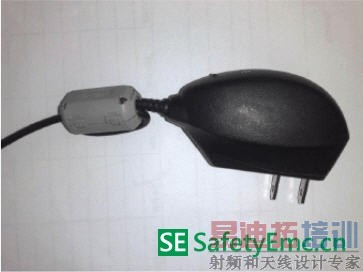

1）在充电器的线上加磁环，磁环的作用能滤波，从而减少或消除冲充电器骚扰到手机内部，磁环的应选择质量较好的，加在充电器两端，如下图所示：
图一
图二
图三
说明：图一和图二是常用的加磁环的方法，如果还不能通过就采用图三所示的方法。
2）另外可能造成测试FAIL的原因是电池，可以挑选通过相关认证的电池，或将电池包上铜箔来消除或减少对手机的骚扰。
以上所述只是一些常用的整改方法。在手机的设计过程中，必须考虑到EMC和SAR的各种测试的要求，其中各个测试标准的指标有时是相互矛盾的，这就需要手机厂商和设计公司找到各个测试项目的平衡点。总之手机如要顺利通过EMC测试，贵在设计。
