电 机EMC整改案例分享

录入:edatop.com    点击:

一、问题描述

某心电图机有6 刀功能,外接有心电感应连接线,3PIN 电源线,接地线,在进行EFT测试,测试2kv 是出现心电图波形显示异常,心率显示有严重的偏差较大。

二、问题分析:

经过等为分析发现电源端口没有加滤波电路, 产品的工作地与心电图的否地没有任何连接。

三、产品问题定位:

1. 在电源的L、N 加磁环和共模电感效果有改善,还是不能达到要求,测试波形还有异常;

2. 产品的工作地与心电图的否地之间加100pf 电容连接,产品波形正常,但是测试心率显示还有变化,注意:此电容容值不能超过200pf ,否则不能通过安规测试;

3. 将电源的地线先接入大地,在通过电感接入产品的工作地,测试心电波形正常,心率有变化;

4. 在心电感应连接线加磁环,测试心电波形正常,心率有变化;

四、整改措施:

整改方案为:

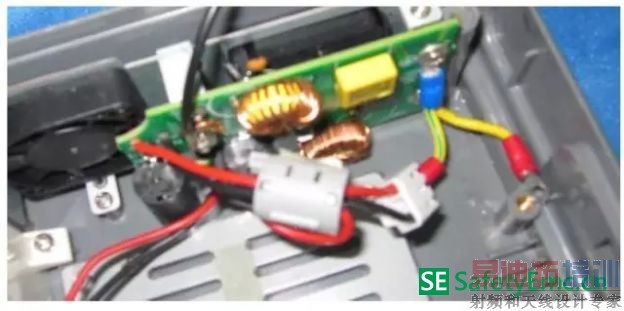

1. 在电源的L、N 加磁环和共模电感;

2. 将电源的地线先接入大地,在通过电感接入产品的工作地;



3. 产品的工作地与心电图的否地之间加100pf 电容连接;

4. 在心电感应连接线加磁环;

五、整改后的测试数据:

通过上述整改措施,可以通过EFT 测试 正负2kv。
