电磁兼容测试经常出现的问题及解决方法
录入：edatop.com 点击：
系统功能测量，满足现场功能需要后，进行EMC测量，EMC测量容易出技术是静电、群脉冲、浪涌、射频场传导等。
1、静电抗扰度检测
参和了几个项目的静电抗扰度检测，对静电有一定认识。静电分为接触放电和空气放电，静电是积累的高压，当接触到设备的金属外壳时会瞬间放电，会干扰到电子设备的正常工作，可能引起设备故障或重启，在安全性规则较好的场合这是不允许的。
静电会干扰显示效果，可能出现显示闪烁或黑屏，干扰正常显示和操作。静电还可能引起CPU工作异常，程序死机或重启。
如果在产品详细设计阶段采用EMC的相关设计，做静电实验不必过分担心，通过设计，对静电积累的电荷进行良好的泄放，不会干扰系统的正常工作。
2、电快速瞬变脉冲群抗扰度检测
电快速瞬变脉冲群是一系列的高频高压瞬变脉冲施加在设备上，观察设备是否受到其干扰。防护群脉冲主要的方法是“疏导”“堵”，“疏导”就是提供泄放回路，是干扰在进入系统之前，泄放至大地，良好的屏蔽层接地，可以泄放大部分动干扰，“堵”是使群脉冲滤除在设备之外，增加磁环，效果明显，封闭磁环的效果好于对扣磁环，也可以将磁环加入到板级中，固定在印制板中，这样使设备更可靠。
对电源线、信号线、通讯线两端增加磁环，可以对群脉冲干扰进行防护。
3、雷击浪涌检测
雷击浪涌主要包含两个方面，一个是电源防雷，一个是信号防雷。
电源防雷主要是针对系统级而言的，系统级设计要按照三级防雷设计，总电源进入端设置电源防雷(如OBO公司的V20-C/3-PH 385)，可以对系统的电源进行一级防护，电源经过电源防雷后，进入隔离变压器，隔离变压器可以对电磁干扰信号进行较好的防护，抑制其对系统的干扰。后进入UPS，UPS可以滤除一部分干扰信号，这样电源再进入系统设备，电源是说说纯净的电源，可以使系统更好、更可靠的工作。

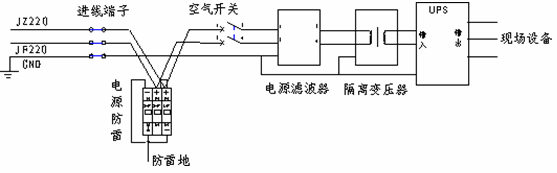

图1：系统电源部分设计示例
信号防雷是对系统的信号通路进行防护，主要涉及的是板级设计，在板级设计中增加防雷器件，如气体放电管，增加TVS泄放回路，当有大电流时通过配套电阻和TVS、气体放电管泄放，对后级电路起到保护作用。而后信号进行光电隔离，再进入系统，系统可以采集到一个稳定的信号，使系统正常分析判断，正常发出指令，正常工作。另一方面就是设计较宽的信号范围，信号正常波动时，系统正常工作。
4、射频场感应传导的抗扰度检测
射感实验可能会对显示信号、采集驱动等造成干扰，可能使显示闪烁或黑屏，干扰设备操作，可能使采集驱动工作异常，采集不到需要的信号，无法驱动现场设备。
射频实验是0.15k～80M频率范围内对信号线、电源进行干扰，3级强度是10V/m。
射感防护的原则是将电源、信号线的屏蔽做好，屏蔽层良好接地，选购合适频率进行滤波，将干扰滤除。
5、辐射发射检测、射频场辐射抗扰度检测
该测量主要是测量系统的抗射频信号及整体屏蔽性能，只要系统做好良好的屏蔽，系统地线接地良好，系统就可以通过检测。
通过相关EMC测量，产品就可以推向市场，进行试运行了，对试运行中出现的技术，进行汇总，以备产品的改进。
电子产品满足相关的EMC测量标准，通过测量，才可以推向市场，用户才能放心使用，极大地减小因电磁干扰发生的事故，对企业的效益、产品的推广起到积极的作用。
