照明产品电磁兼容三环辐射测试介绍
录入：edatop.com 点击：
随着电子产品种类的多样化和电子技术的不断革新，电磁环境日趋复杂，各类产品的电磁兼容性能极大地影响了人们的健康和生活品质。在全球“低辐射、高环保”的趋势下，如何减少其电磁干扰，成为关注点。
对于照明产品等可能产生低频磁场的设备，需要采用CISPR 16-1-4标准规定的环形天线系统测量其低频的磁场辐射骚扰。

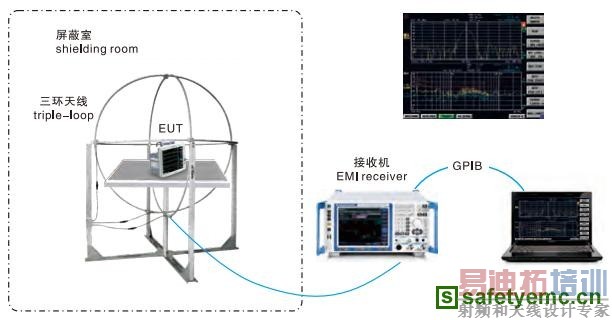

三环辐射测试布置示意图
环形天线系统由3个相互正交的大环天线（一般直径为2米）组成，测试出磁感应电流，再通过电流转换器将环电流转换为电压，输送到EMI接收机进行测量。利用同轴开关切换X、Y、Z三个方向，可以依次测得三个场矢量，每一个值都应该满足下表提出的要求，测量的重复性应在±2dB以内。

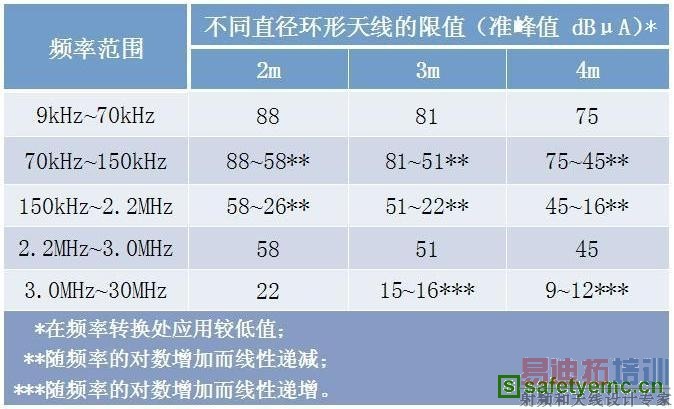

9kHz～30MHz频率范围内的辐射电磁骚扰限值
测试时照明设备放置在环形天线的中央，试验对位置摆放的要求并不苛刻。环形天线的外径与邻近物体（包括地板和墙壁）之间的距离至少为0.5m。2m环形天线适用受试品外形最大尺寸不超过1.6m，3m环形天线适用受试品外形最大尺寸不超过2.6m，4m环形天线适用受试品外形最大尺寸不超过3.6m。

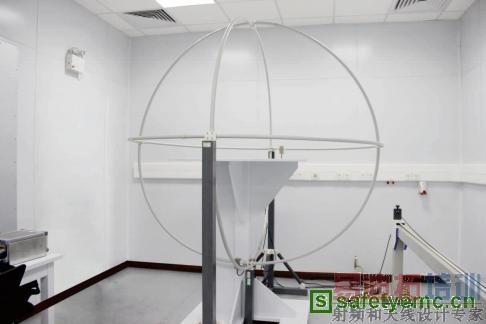

2m直径三环天线
测试的频率范围为9kHz~30MHz，为保证有较好的重复性和可比性，测试要求在电磁屏蔽室内进行（建议屏蔽室的尺寸不小于：长度5米，宽度4米，高度3.3米）。
用环形天线通过测量磁感应电流的方法，来测量受试品所产生的辐射骚扰的磁场分量，是CISPR标准中一种较常用的试验方法，有灵敏度高和周围干扰对测试结果影响较小的优点，而且测试的重复性和可比性都比较好。
