原来硬件也迷信：黑色PCB真有那么神奇？
录入：edatop.com 点击：
迷信，让人直接联想到了封建、占卜等词，那么在硬件领域，是否有这种“硬件迷信”呢？
近年来，越来越多的板卡厂家，都有意无意的宣传PCB的颜色。常见的说法是“高端常用的黑色PCB”、“高品质的黑色PCB”，再换上不同的颜色，例如红、黄、蓝等等，就变幻出五彩缤纷的PCB颜色与高品质，高端等等划等号的印象。事实上，真的如此么？

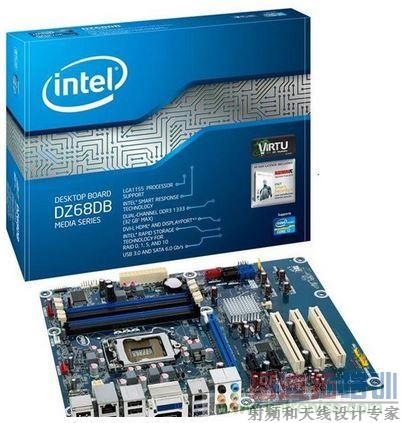

采用蓝色PCB的Intel高端主板—— DZ68DB
其实PCB的原材料是我们日常生活中随处可见的，那就是玻璃纤维和树脂。玻璃纤维与树脂相结合、硬化，变成了一种隔热、绝缘，且不容易弯曲的板，这就是PCB基板。当然，光靠玻璃纤维和树脂结合而成的PCB基板是不能传导信号的，所以在PCB基板上，生产厂商会在表面覆盖一层铜，因此PCB基板也可以叫做覆铜基板。

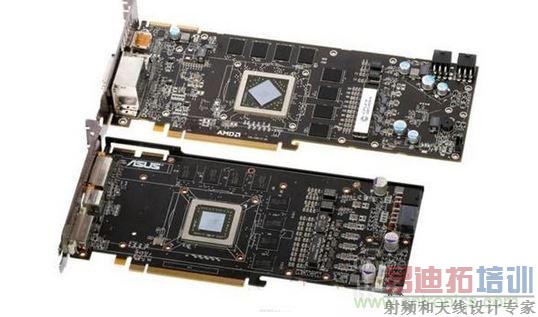

“当年”的Radeon HD 5870（上）和Radeon HD 4890（下）PCB
[p]在很久很久以前（07/08年的样子），当时的公版显卡在高端显卡设计中使用了黑色PCB。可能是启发了下游厂商，于是厂家也跟风做了起来。刚开始，黑色PCB的确仅用于部分厂商的部分高端显卡中，于是在宣传中说“黑色PCB=高端显卡”，还是成立的，但是后来随着这种观念的建立，有些厂商就利用玩家的这种心理，在中低端的产品线上也使用黑色PCB，黑色PCB与高端显卡间的等号就开始不成立了。

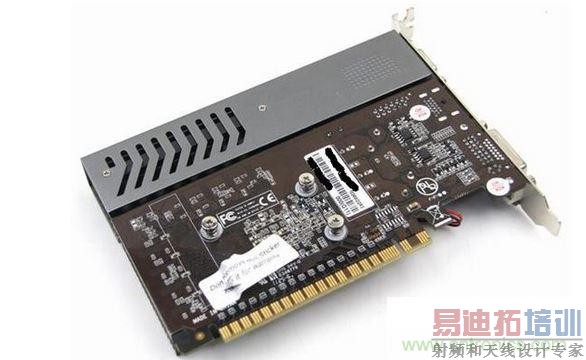

像图中的这款就是一个典型了（厂家和型号名称已经作了处理），半高的刀卡＋黑色PCB的组合，让人感觉很怪异。
某厂商的半高版GT 430
黑色PCB特殊在哪呢？
首先，PCB作为印刷线路板，主要提供电子元器件之间的相互连接。颜色与性能并无直接关系，颜料的不同并不会对电器性产生影响。PCB板的性能好坏与否是由所用材料（高Q值）、布线设计和几层板等因素决定，但是在洗PCB的过程中，黑色是最容易造成色差的，如果PCB工厂使用的原料和制作工艺稍有偏差，就会因为色差造成PCB不良率的升高。这样直接导致生产成本增加。

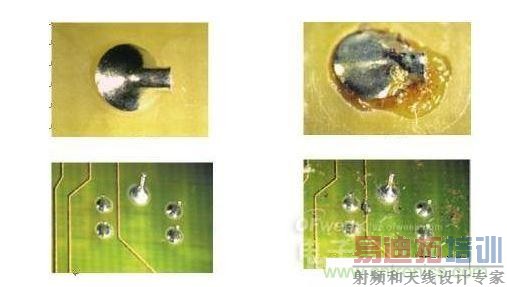

PCB洗板前后对比示意图
[p]其次，由于黑色PCB的电路走线难以辨认会增加研发及售后阶段的维修和调试的难度， 一般如果没有功力深厚的RD（研发）设计人员和实力强大的维修队伍的品牌，是不会轻易用黑色PCB的。可以说采用黑色PCB是一个品牌对RD设计和后期维修团队有信心的表现，从侧面而言，也是生产商对自己实力自信的一种体现。
基于以上两点原因使得各大厂商在为产品选择PCB版设计的时候，都会慎重考虑，因此就形成了当年市场出货量大的产品大部分采用红色PCB、绿色PCB或者蓝色PCB版，仅仅在中高端或者顶级旗舰级产品上才能见到黑色PCB的情况，所以一度出现了黑色PCB就是高端货，就是好东西的一种“硬件迷信”。
老牌大厂——丽台的顶级专业显卡QuadroFX5800采用的就是绿色PCB
但现在则不然了，正如之前提到的，许多没有这个实力的厂家也跟着做黑色PCB的产品，甚至延伸到中低端产品，造就了几乎全线黑色PCB的局面。当然，黑色PCB有其先天的一些优势：标注焊接件的字对比度会较高，彩色接插件（如内存、PCIE槽等）在黑色做背景时会更显眼，放在机箱内视觉效果也会好些。
但是不得不强调的是，如果一个板卡做工不扎实想以黑色PCB来掩饰，或者片面追求视觉效果而缩减焊接件的用料，那无疑是“不务正业”。
某服务器用主板的PCB一角
