史上最全的电磁屏蔽(EMC)解决方案

录入:edatop.com    点击:

在全球市场化和国际贸易更加频繁的今天,如果电子产品EMC指标不符合国际和使用国家的相关标准,就被列入不合格产品,无法出售,更谈不上电子产品的价值……




在继续谈论EMC之前,我们需要先了解一下EMC是什么!

1、EMC是什么?

EMC(Electro Magnetic Compatibility)即,电磁兼容性,是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

因此,EMC包括两个方面的要求:

(1)是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值;

(2)是指设备对所在环境中存在的电磁干扰具有一定程度的抗扰度,即电磁敏感性。

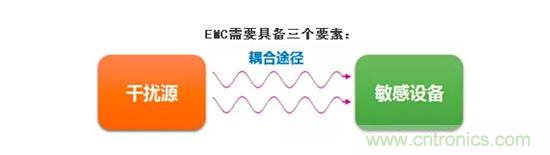

EMC需要具备三个要素:




2、EMC痛点

2.1 EMC概况

(1)EMC存在于所有电子产品

按照经典的电磁波理论,每个有电流通过的导体都会产生(发射)电磁波,也就是说,在电子产品中,每个电子元器件都是一个个电磁波发射源,都是一个个发射电磁波的小天线,有电子产品就有电磁波的产生。

一般我们常见电子产品的电磁波波段在几MHz~300GHz范围,也就是说,EMC是所有电子产品绕不过的门槛。

(2)我国电子产品EMC形式严峻,发展迅速

早在1996年,国家技术监督局同电子工业部对我国生产的微机产品进行一次全方位的抽样检查,合格率仅为61.5%。这对于出口大国而言是个警示,为此我国加快了对电子产品EMC相关工作的步伐,在全国建立了众多电子产品测试认证单位和实验室。

(3)EMC是个涵盖多学科的技术

EMC技术是门综合性边缘学科,它以电磁场和无线电技术的基本理论为基础,并涉及微波技术、微电子技术、计算机技术、通信和网络技术、新材料技术等。

2.2 EMC辐射危害

说到EMC的问题,不得不提一下,与我们息息相关,我们日夜相伴、随手不离的……——手机!

那么,电子产品的电磁辐射怎么解决的呢?

[p]

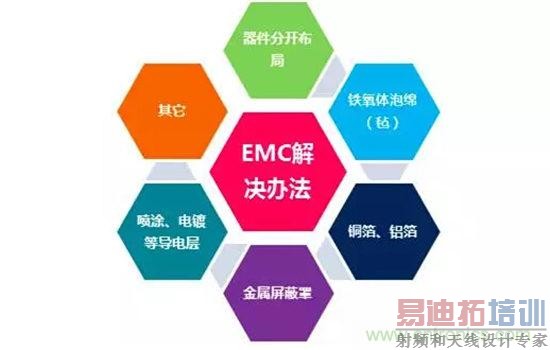

3、EMC解决办法

目前主流的方法是,经过电子、通信技术、新材料等方面进行解决。

EMC包含2个方面:

(1)电子设备本身对环境中电磁干扰的抵抗能力;

(2)电子设备向周围环境释放的电磁干扰的程度。





针对EMC的2个方面,工程上的解决办法也是针对每个方面的特性进行:

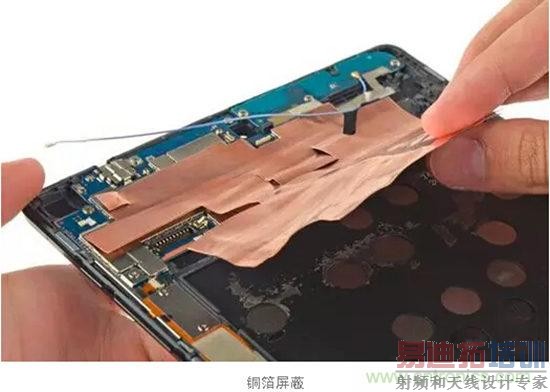

(1)改良电子设备中的电路设计,采用滤波器件、不同特性元器件分开布局(局部增加屏蔽罩、粘贴金属箔、也有采用金属编织网等方法);

[p]

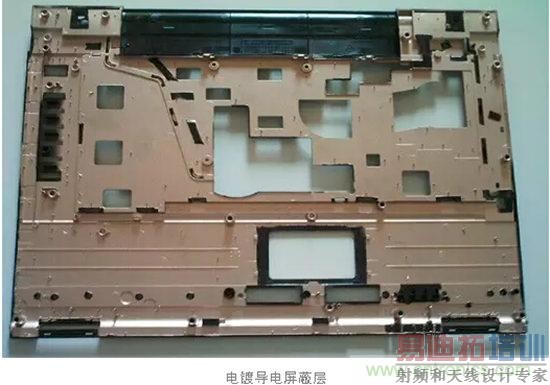

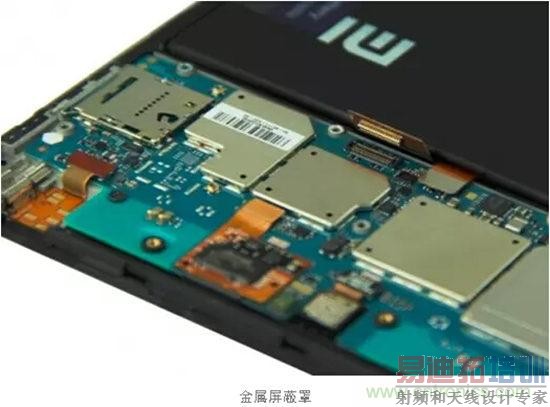

(2)在整个电子设备外壳就具有高电磁波发射能力的电路和器件周围,添加电磁波屏蔽罩、粘贴金属箔、喷涂导电涂料、镀一层导电金属层、增加电磁波吸收材料。





[p]

4、电磁屏蔽材料及特性

电磁波经过一种材料会产生如下3种情况:

反射、吸收和透过。

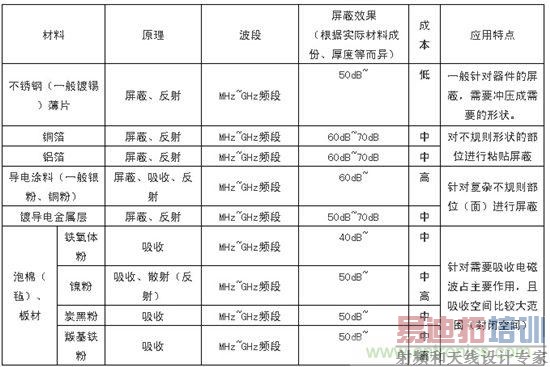

目前主流的电磁屏蔽解决方案材料有:

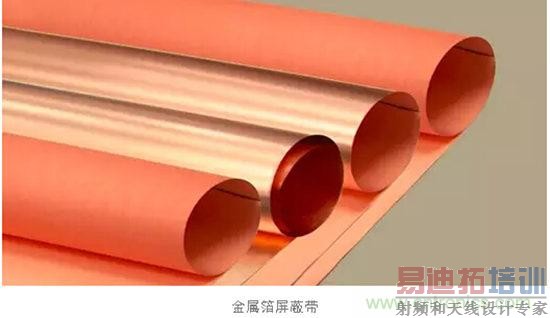

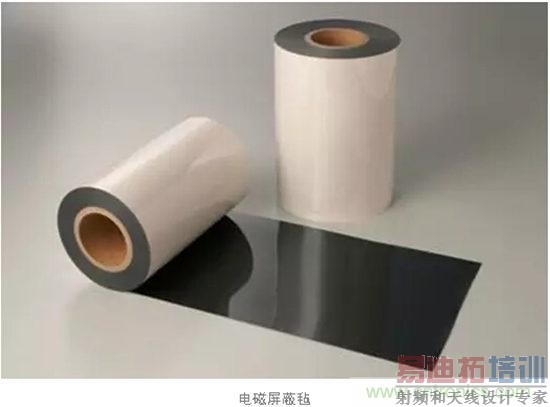

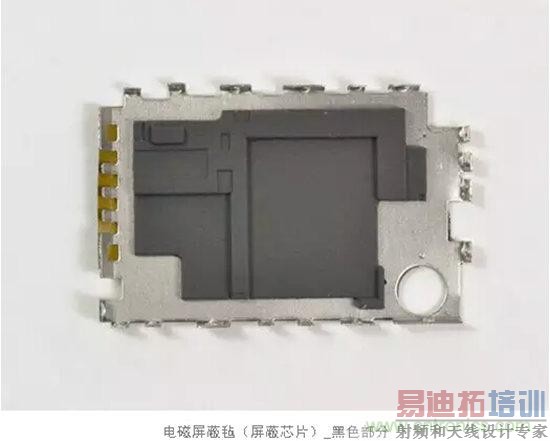

不锈钢、铜箔、铝箔、导电涂料、电磁波吸收材料(铁氧体、镍粉、碳黑、羰基铁等)。





5、电磁屏蔽市场概况

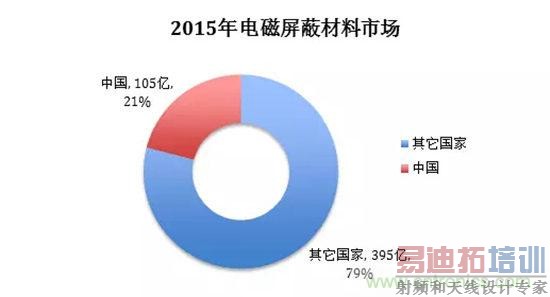

据智研咨询集团研究表明,2015年消费类电子产品发货量预计约25亿台,按每台消费电子消耗20元人民币的电磁屏蔽材料来估算,2015年电磁屏蔽材料市场将达约500亿元人民币。

而中国是全球最大的电子产品生产国,根据工业和信息化部和In-Stat数据预计,目前我国电子产品市场规模不少于占全球的21%,也就是说国内电磁屏蔽材料市场约105亿元人民币。





[p]
6、电磁屏蔽材料厂家

6.1电磁屏蔽材料产业链:

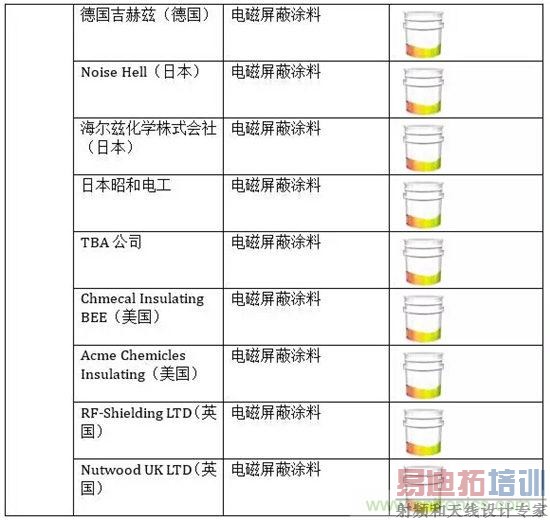

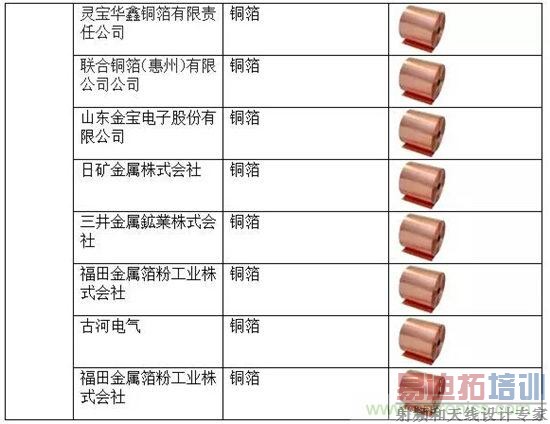

6.2 部分电磁屏蔽相关材料厂家(排名不分先后):








[p]

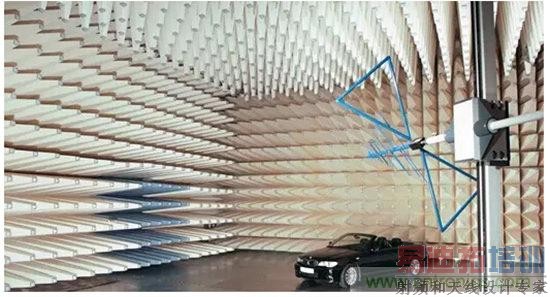

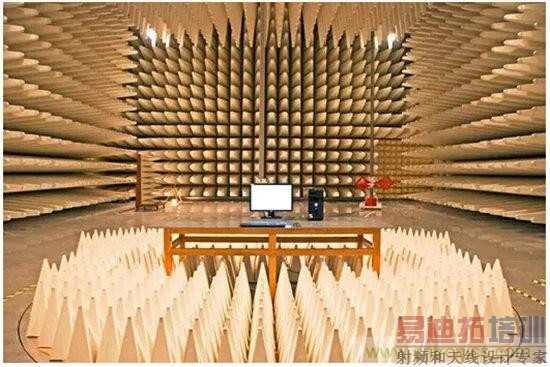

7、EMC测试(检测)单位、设备厂家



目前已经形成一个完整地测试产业链,包含线下(实体测试单位)和线上(O2O的测试服务企业,例如,我要测等平台)。

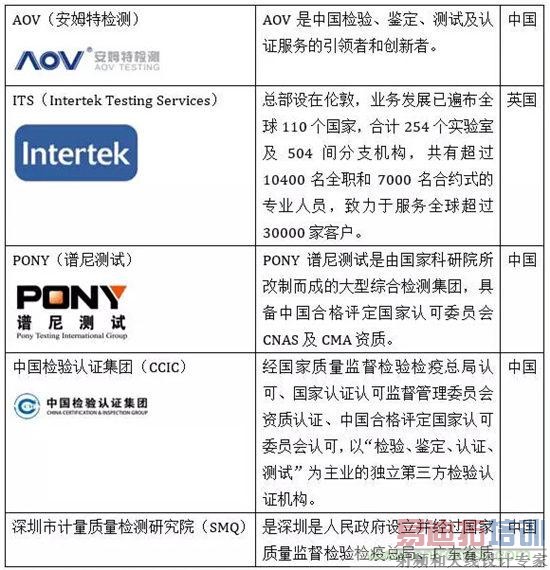

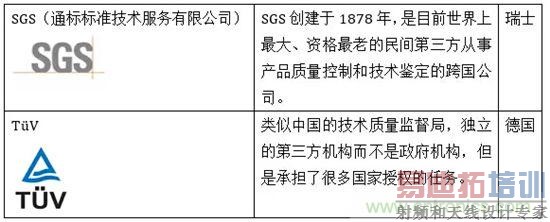

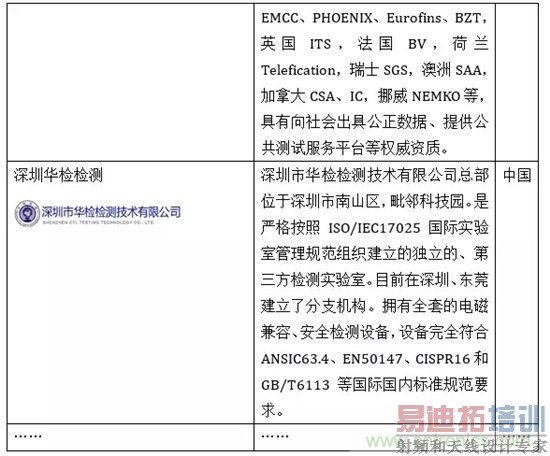

7.1 部分主要测试单位(线下,排名不分先后)









[p]
7.2 测试服务单位(线上)

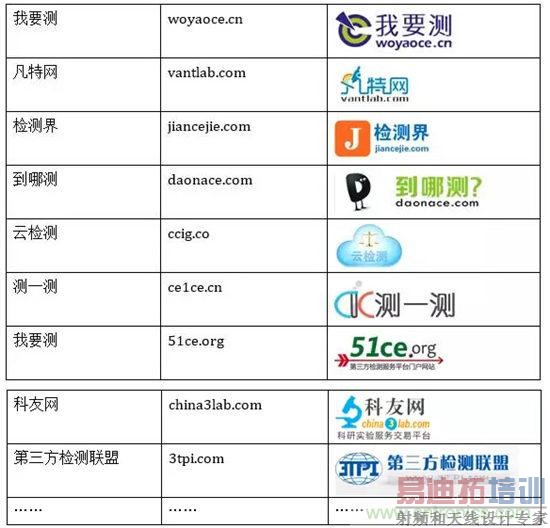

我要测(woyaoce.cn)、凡特网(vantlab.com)、检测界(jiancejie.com)、到哪测(daonace.com)、云检测(ccig.co)、测一测(ce1ce.cn)、我要测(51ce.org)、科友网(china3lab.com)、第三方检测联盟(3tpi.com)……





7.3 EMC主要测试设备厂家

(1)国外厂家

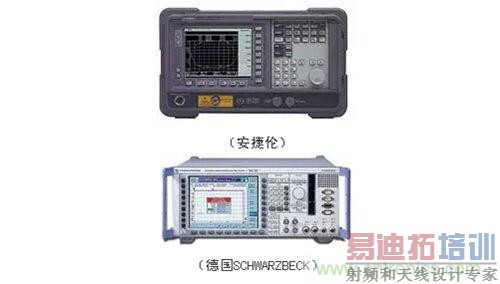

安捷伦、德国SCHWARZBECK;

(2)国内厂家

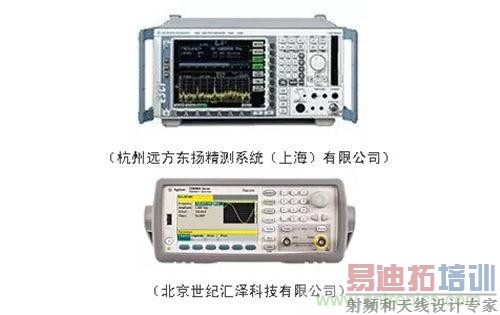

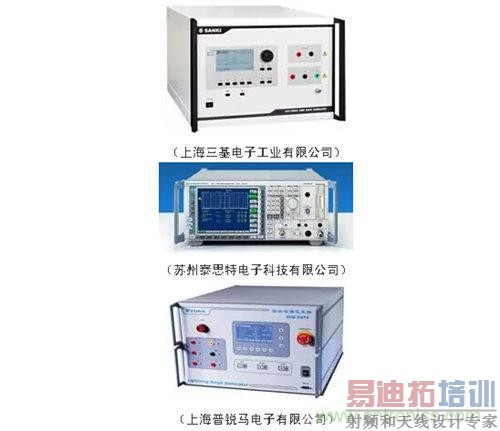

上海三基电子工业有限公司、苏州泰思特电子科技有限公司、上海普锐马电子有限公司、杭州远方东扬精测系统(上海)有限公司、北京世纪汇泽科技有限公司。

[p]

7.4 测试价格(仅供参考,以具体测试单位为准):

传导conduction emission (9kHz-30MHz) 450元/小时;

功率辐射power clamp (30MHz-300MHz) 450元/小时;

磁场辐射magnetic emission(9kHz-30MHz) 400元/小时;

空间辐射radiated emission(30MHz-18GHz) 600元/小时;

断续传导干扰click 400元/小时;

谐波harmonics class a,b ,c,d400元/小时;

电压闪烁flicker plt .pst 400元/小时;

静电ESD (±0.1-±16.5kV) 400元/小时;

辐射抗扰度(1GHz以下) 800元/小时;

辐射抗扰度(1GHz以上) 1000元/小时;

快速脉冲群EFT/B (±0.1-±4.4kV)400元/小时;

浪涌surge(0.1-6.6kV)400元/小时;

传导抗扰度CS(0.1-30V)400元/小时;

抗磁场干扰MS(0-120A/m)400元/小时;

断电Dips(0%-100%)400元/小时;

振荡波浪涌 Oscillatory Waves Surge0.1-6.6kV 波形100kHz 400元/小时;

谐波、谐间波抗干扰 Harmonic、interharmonic immunity 400元/小时;

磁场EFM 10Hz-400kHz (EN50366) 500元/一份报告。

8.EMC测试标准

国际电工委员会(International Electro technical Commission,简称IEC)

EMC主要的测试项目标准包括:

EN61000-3-2、EN61000-3-3、EN61000-6-4、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、EN61000-4-11。






文章来自:新材料在线
