PCB Layout 爬电距离与电气间隙的确定方法

录入:edatop.com    点击:

爬电距离的确定:

首先需要确定绝缘的种类:

基本绝缘:一次电路与保护地

工作绝缘 ① :一次电路内部;二次电路内部

工作绝缘 ② :输入部分(输入继电器之前)内部,二次电路与保护地

加强绝缘:一次电路与二次电路;输入部分与一次电路;充电板输出与内部线路

再查看线路,确定线路之间的电压差

最后,从下表中查出对应的爬电距离

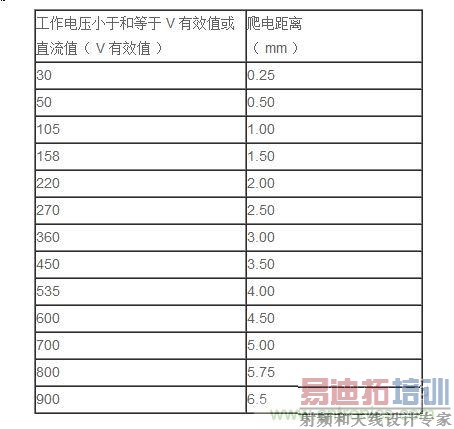

表一:爬电距离

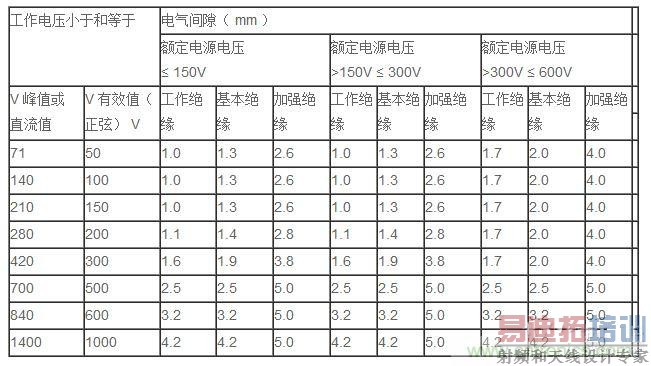

电气间隙

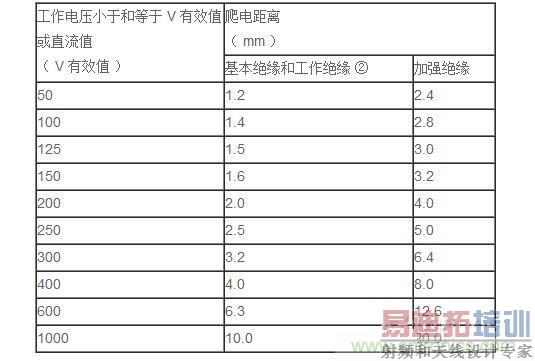

表二:爬电距离(适用于基本绝缘、工作绝缘 ② 、加强绝缘)

电气间隙

电气间隙的确定:

首先需要确定绝缘的种类:

基本绝缘:一次电路与保护地

工作绝缘 ① :一次电路内部;二次电路内部

工作绝缘 ② :输入部分(输入继电器之前)内部,二次电路与保护地

加强绝缘:一次电路与二次电路;输入部分对一次电路;充电板输出与内部电路

再查看线路,确定线路之间的电压差

最后,从下表中查出对应的电气间隙

表三:电气间隙(适用于一次电路与二次电路间、一次电路内、输入电路、输入电路与其他电路)

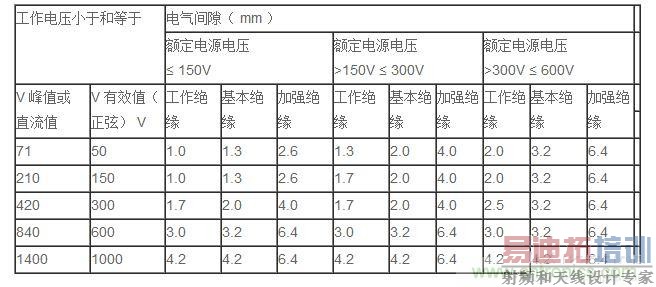

电气间隙

表四:电气间隙(适用于二次电路内)

电气间隙
